想要快速的掌握這份技能，真不是一件簡單的事情，各種識圖技巧以及符號圖例全部都要熟記！
一、識圖
1、先讀首頁圖：從首頁圖中的圖紙目錄中，可以了解到該套房屋施工圖由那幾類專業圖紙組成、各專業圖紙有多少?gòu)垼繌垐D紙的圖名及圖號。
2、閱讀設計總說明：從中可了解設計的依據、設計標準以及施工中的基本要求，也可了解到圖中沒有繪出而設計人員認為應該說明的內容。
3、建筑施工圖——結構施工圖——設備施工圖順序逐張閱讀。
4、在各類專業圖紙閱讀中，基本圖和詳圖要對照閱讀，看清楚各專業圖紙表示的主要內容。
5、如果建筑施工圖和結構施工圖發生矛盾，應以結構施工圖為準（構件尺寸 ），以保證建筑物的強度和施工質量。
二、建筑符號

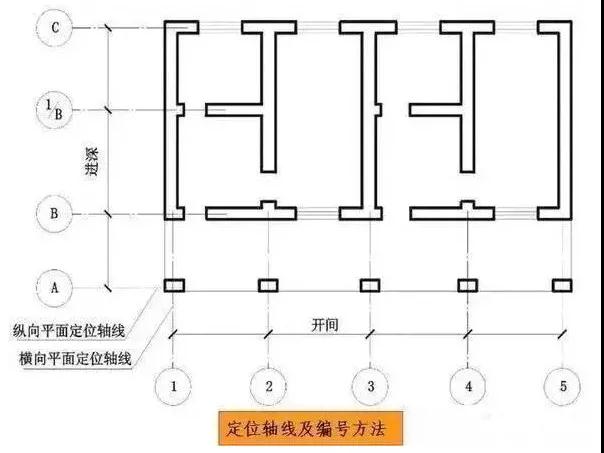

1、定位軸線
（1）作用
定位軸線是施工中墻身砌筑、柱梁澆筑、構件安裝等定位、放線的依據。
規定：主要承重構件，應繪制水平和豎向定位軸線，并編注軸線號；對非承重墻或次要承重構件，編寫附加定位軸線。

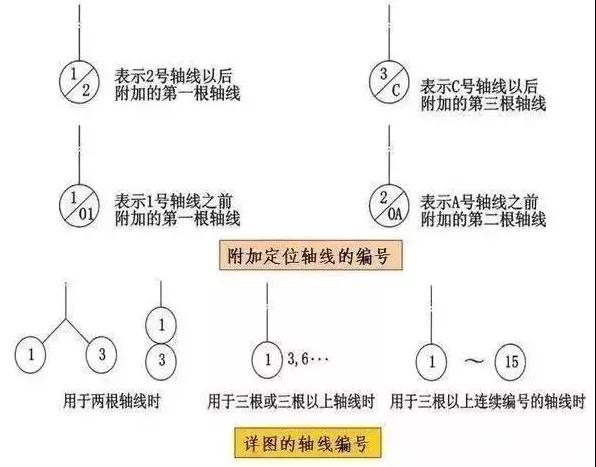

（2）定位軸線的編號
橫向定位軸線編號用阿拉伯?dāng)?shù)字，自左向右順序編寫；
縱向軸線編號用拉丁字母（除I、O、Z），自下而上順序編寫；
平面圖上定位軸線的編號，宜標注在圖樣的下方與左側，在兩軸線之間，有的需要用附加軸線表示，附加軸線用分?jǐn)?shù)編號；
對于詳圖上的軸線編號，若該詳圖同時適用多根定位軸線，則應同時注明各有關軸線的編號，如下圖所示:

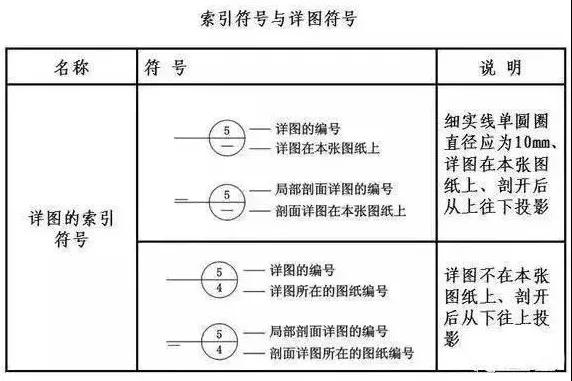

2、索引符號與詳圖符號
詳細表示某些重要局部，需要另繪制其詳圖進行表達。
對需用詳圖表達部分應標注索引符號，并在所繪詳圖處標注詳圖符號。

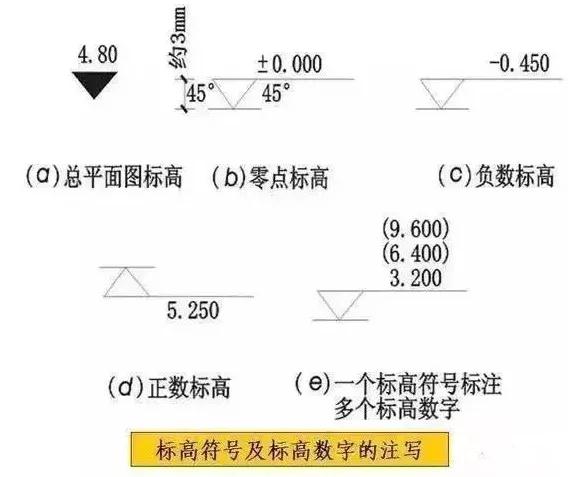

3、標高符號
標高是標注建筑物高度方向的一種尺寸形式，以米為單位。
絕對標高：以青島附近黃海平均海平面為零點測出的高度尺寸，它僅使用在建筑總平面圖中。
相對標高：以建筑物底層室內地面為零點測出的高度尺寸。
建筑標高：指樓地面、屋面等裝修完成后構件的表面的標高。如樓面、臺階頂面等標高。
結構標高：指結構構件未經裝修的表面的標高。如圈梁底面、梁頂面等標高。
4、引出線及其他符號

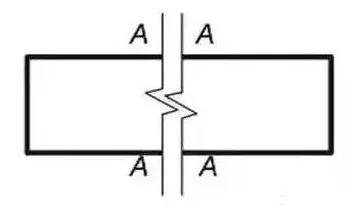

（1）連接符號：
對于較長的構件，當其長度方向的形狀相同或按一定規律變化時，可斷開繪制，斷開處應用連接符號表示。
連接符號為折斷線(細實線)，并用大寫拉丁字母表示連接編號。
（2）其他符號
①連接符號：對于較長的構件，當其長度方向的形狀相同或按一定規律變化時，可斷開繪制，斷開處應用連接符號表示。
連接符號為折斷線(細實線)，并用大寫拉丁字母表示連接編號。

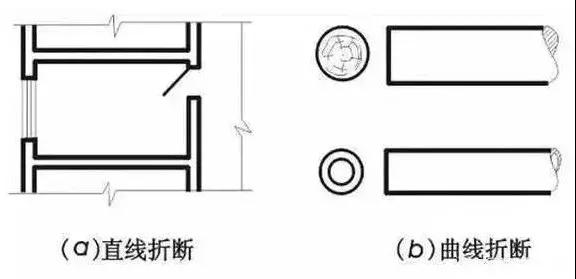

②折斷符號

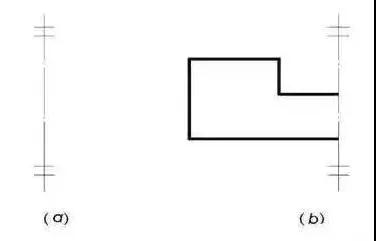

直線折斷：當圖形采用直線折斷時，其折斷符號為折斷線，它經過被折斷的圖面。
曲線折斷：對圓形構件的圖形折斷，其折斷符號為曲線。
③對稱符號
當房屋施工圖的圖形完全對稱時，可只畫該圖形的一半，并畫出對稱符號，以節省圖紙篇幅。
④指北針
在總平面圖及底層建筑平面圖上，一般都畫有指北針，以指明建筑物的朝向。

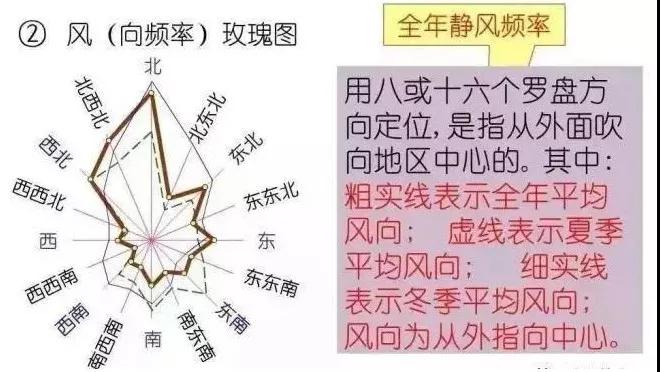

⑤風向頻率玫瑰圖
用來表示該地區常年的風向頻率和房屋的朝向。
風的吹向是指從外吹向中心。實線范圍表示全年風向頻率，虛線范圍表示夏季風向頻率。

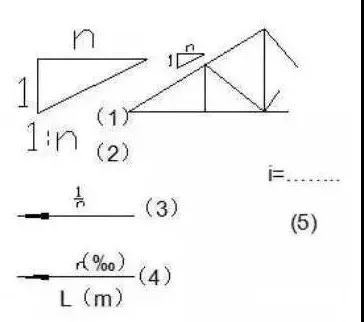

⑥坡度
在施工圖中對傾斜部分的標注，通常用坡度（斜度）來表示，當坡度方向不明顯時，在坡度的數字下面應加注坡度符號，坡度符號一般指向下坡方向。
1）坡度較大時采用
2）坡度一般時采用
3）坡度平坦且坡度方向不明顯時采用
4）道路及路面的坡度標志
5）管道的坡度標志

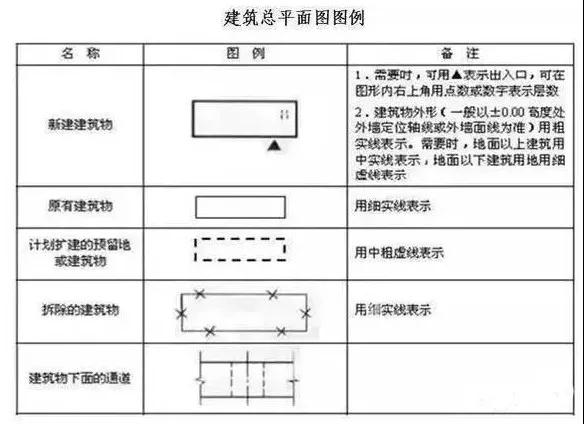

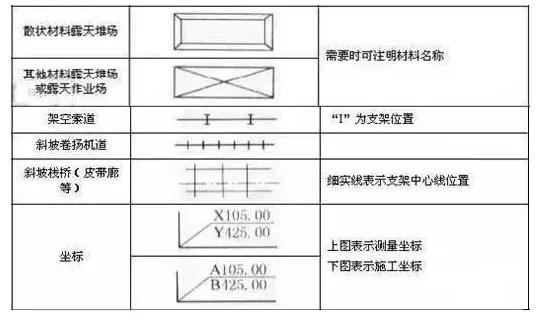

三、建筑總平面圖圖例
來源：筑龍建筑設計
文章僅用于學習交流，版權歸原作者所有，如有問題，請及時與我們聯系，我們將第一時間做出處理。
