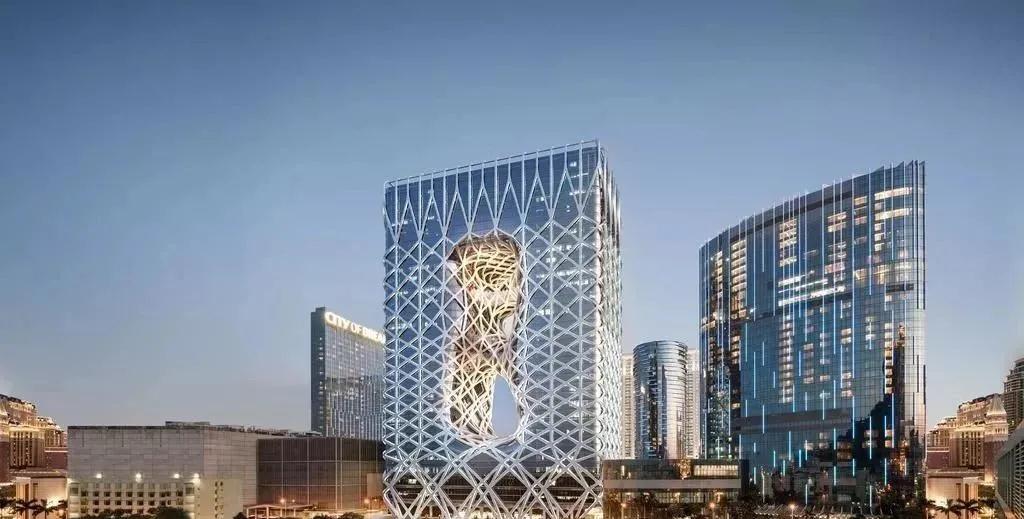

由已故建筑師扎哈·哈迪德設計的
澳門地標——摩珀斯酒店
耗資11億美金（折合人民幣65億）
最終呈現再一次驚艷了世界

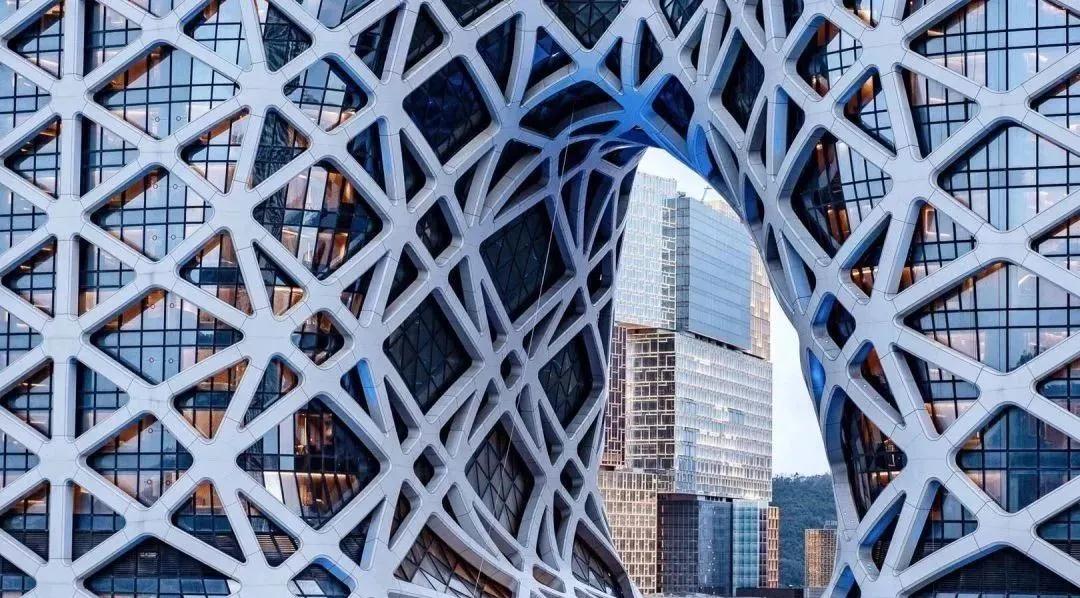

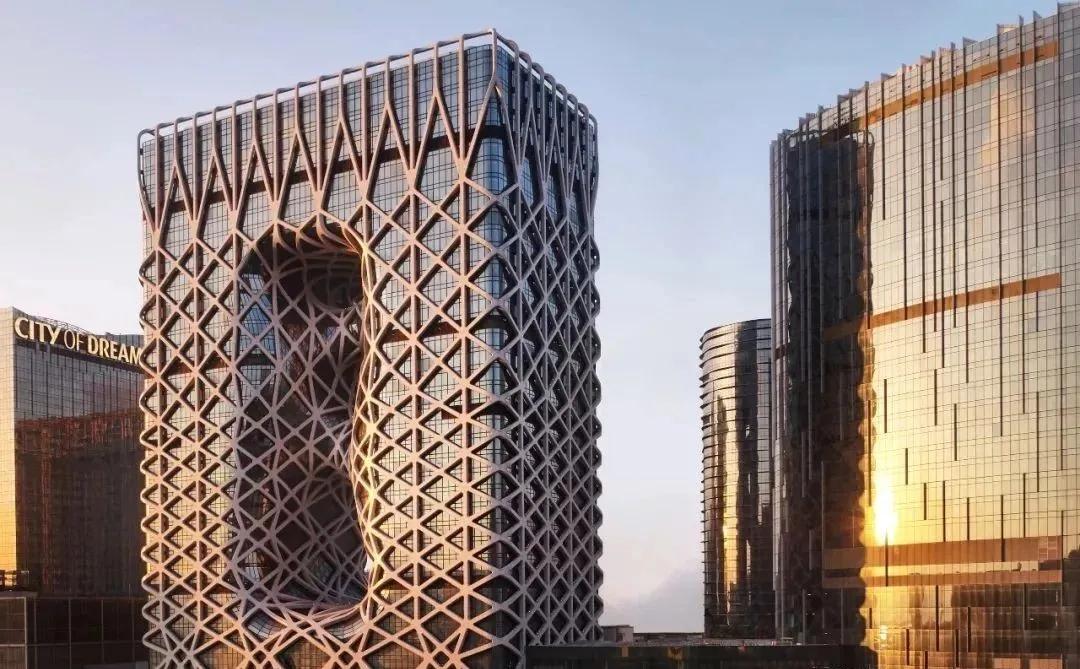

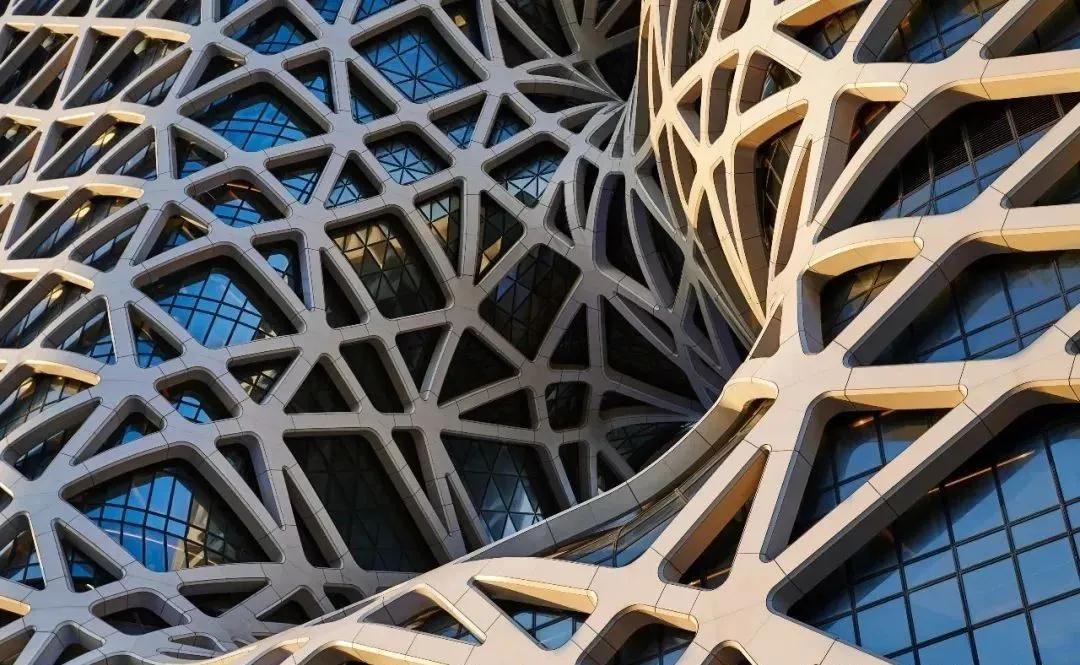

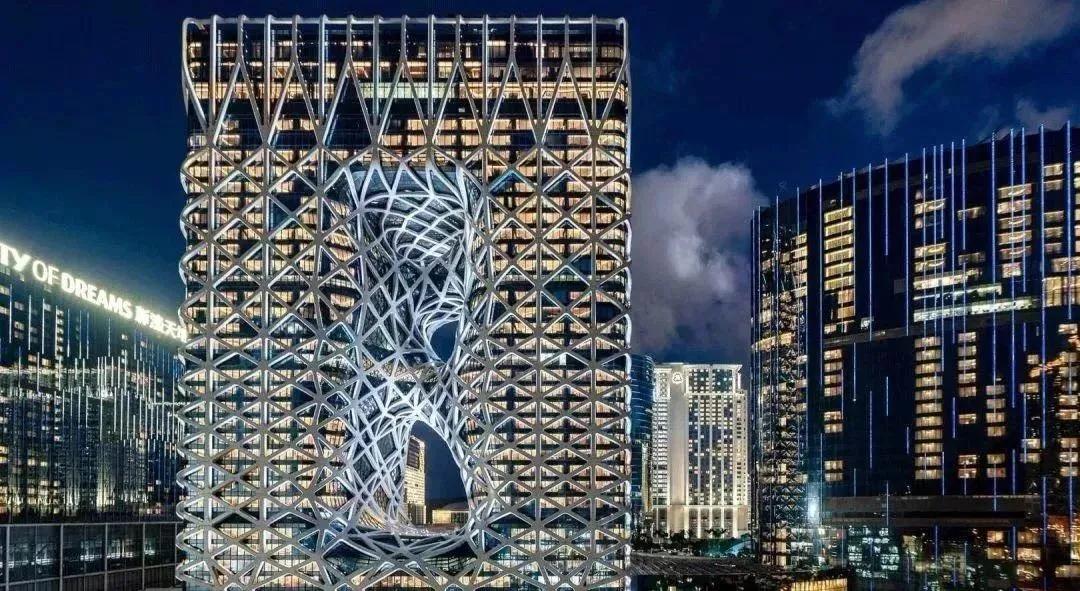

整個建筑擁有自由形態外骨骼
在周圍的建筑群中脫穎而出
整個項目難度最高且最具視覺沖擊的

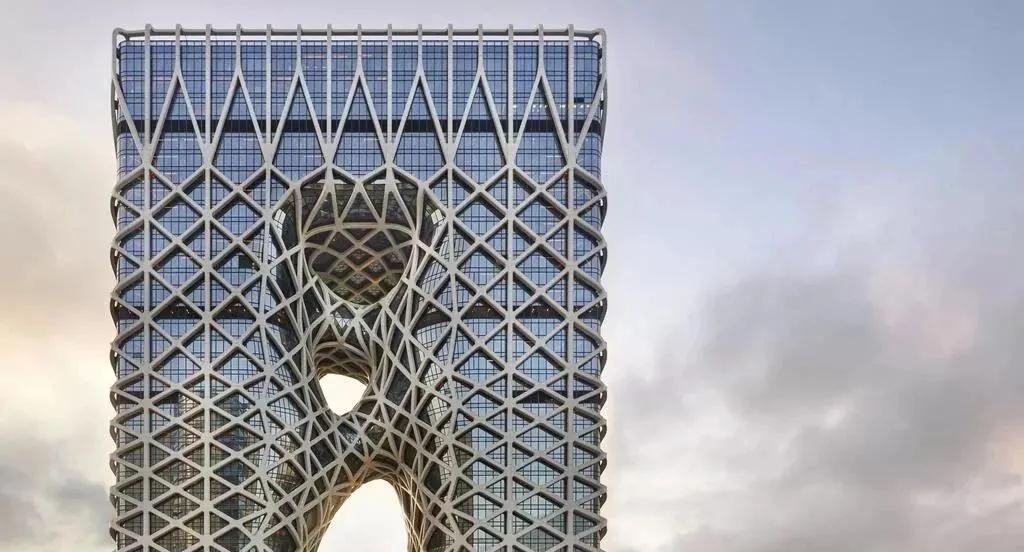

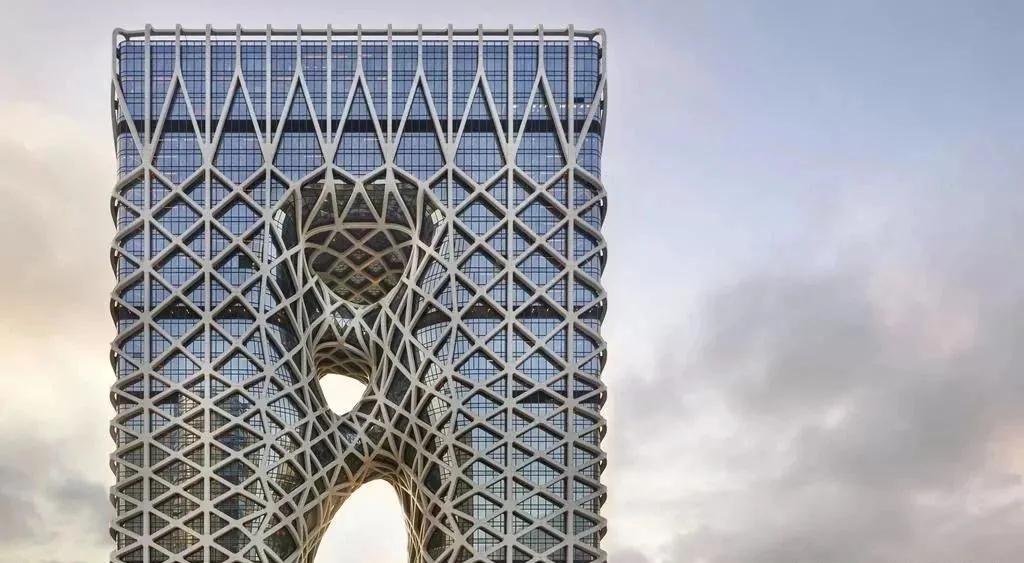

無疑是其向內彎曲的空中廊橋

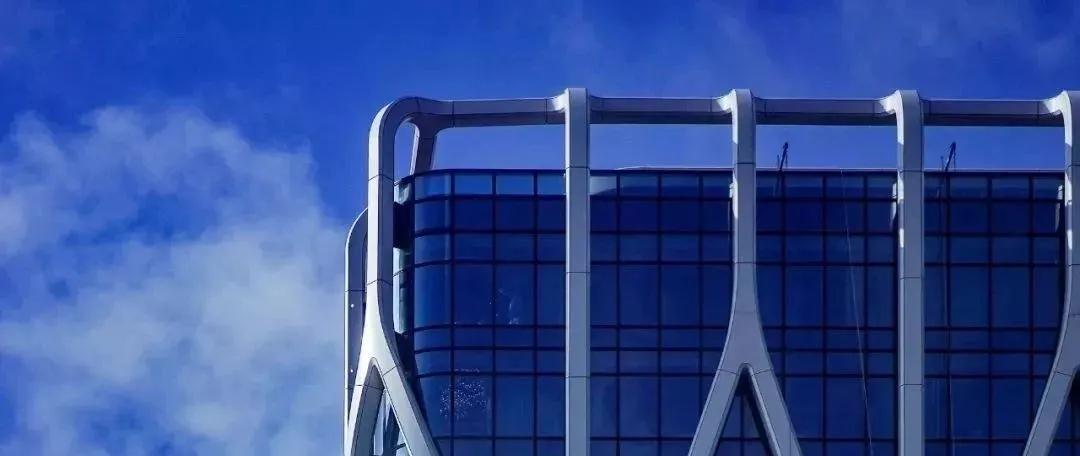

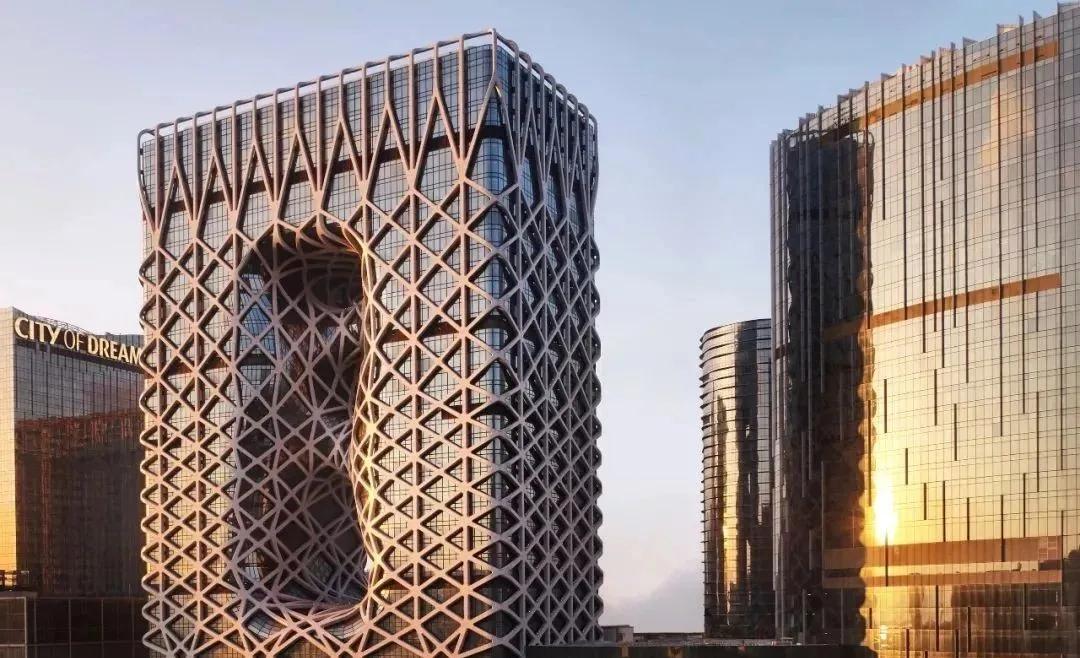

從遠處看去
整個外形幾乎以違反無力常識的角度扭曲
實現難度可見一斑
01.
項目概況
整個項目高154.8 m，共43 層
幕墻面積約4.5萬㎡
整個外形以

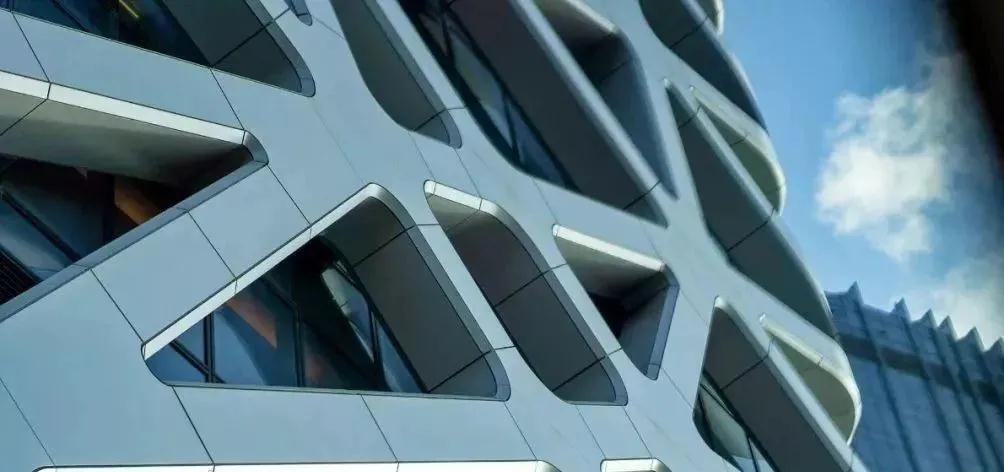

鋁板包覆的漸變受力網架骨骼在外
玻璃幕墻在內結合而成
樓體中間以流暢的曲面
過渡出三個不規則的空洞

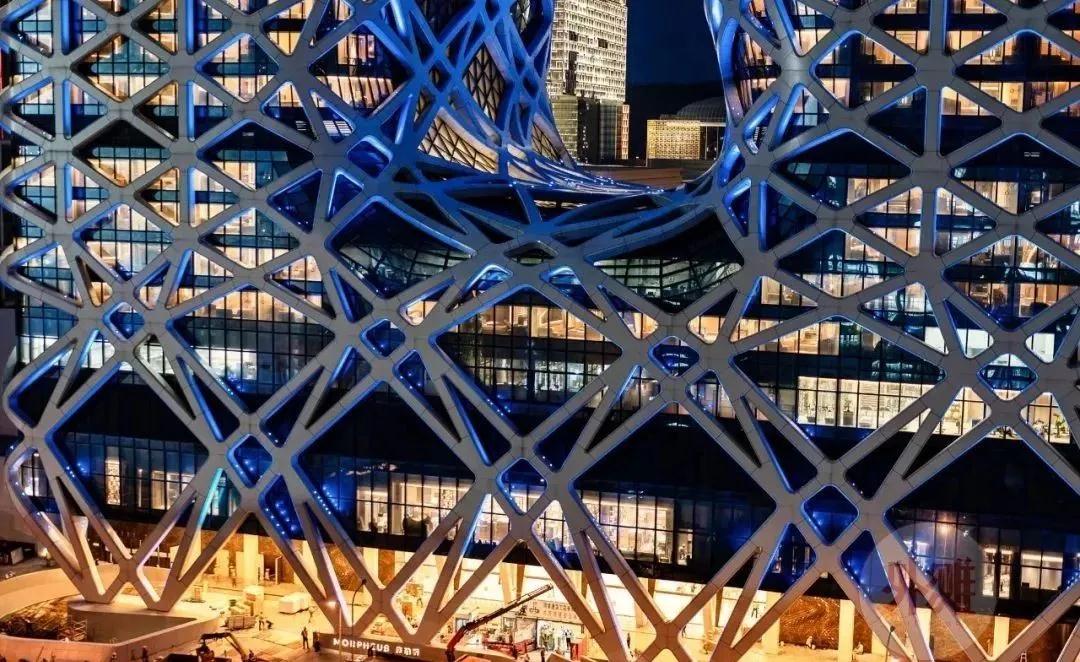

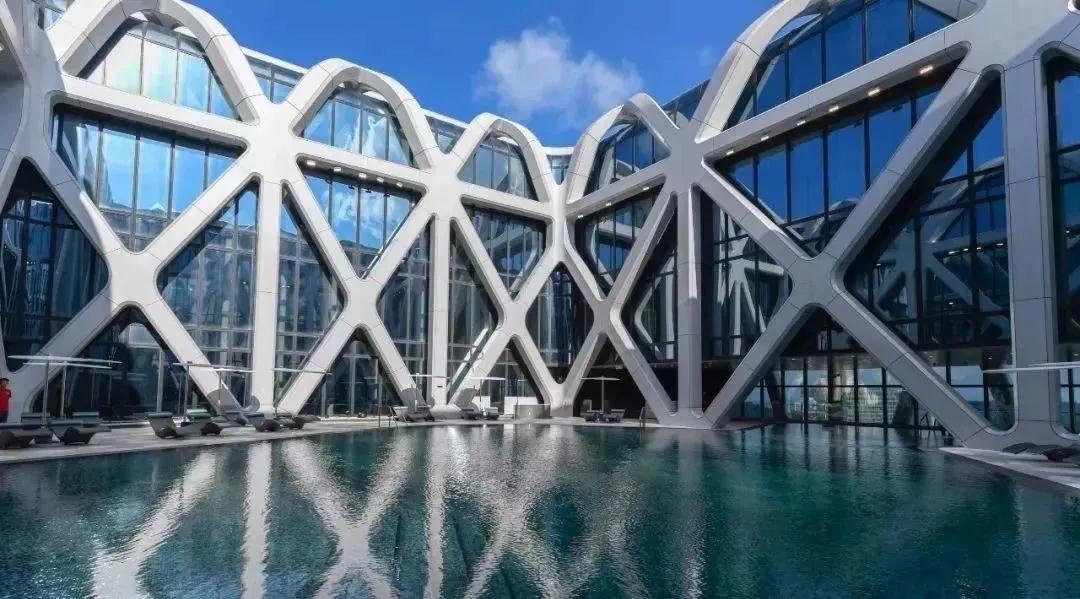

其外骨骼網狀鋼結構包圍著
混凝土核心
整個形體十分獨特
材料上運用了五種不同玻璃面板
以及
來強化視覺效果
同時也減少了建筑內部所需的結構物
項目的設計靈感來源于
中國傳統玉雕流暢的曲線
建筑如風的形態也決定了其建造的難度
根據統計
項目一共用了約 28000噸鋼材量
相當于4個埃菲爾鐵塔的用量
同時 48000平方米的玻璃
足以裱12萬幅《蒙娜麗莎的微笑》
70500平方米鋼筋混凝土
堆疊在一起更是超過了約28個奧運會標準泳池
02.
幕墻設計特點
（1） 項目的漸變網架骨骼位于建筑最外層，玻璃幕墻則在網架骨骼內。
（2）層間與可視區采取了 分離安裝模式 ，做成不同的單元板塊。層間板塊與結構四點支撐， 可視板塊可以從室內安裝，卡入兩個層間板塊之間，建立在下一層的層間板塊上。

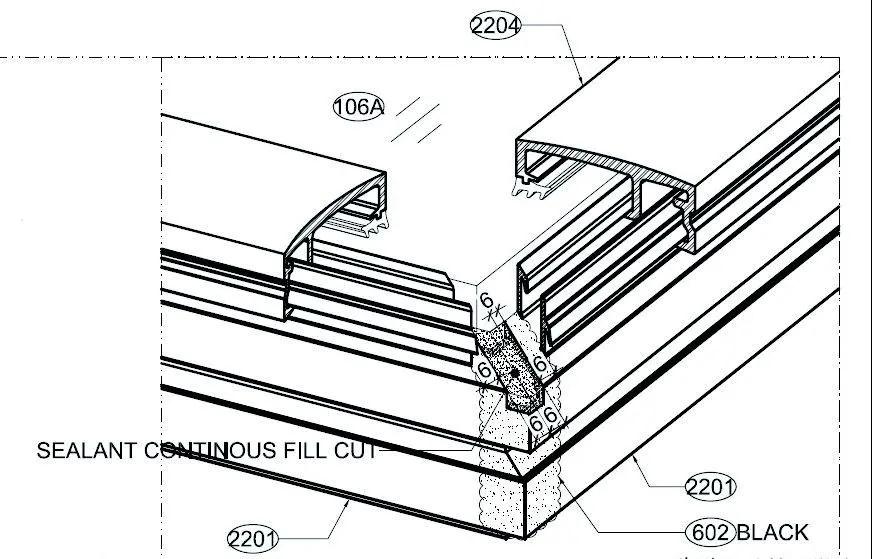

（3）鋼結構牛腿處的層間單元板塊，被設計成切分的半個板塊，直接在工地現場組合、固定、密封， 并進行可靠的防水處理 。
（4）轉角的小半徑彎弧板塊，需要嚴格控制好面板的精度，以確保不出現任何波紋， 同時也要控制拉彎型材和加工組裝的精度，以確保其性能。
（5）中心位置，全部是 異形單元板塊 ，其中存在許多扭轉的單元板塊， 其所有面板需要做成扭轉彎曲的，型材框都是不共面的直線拼接。
03.
大面單元幕墻技術分析
該工程結構網架在幕墻之外，主體鋼結構距離幕墻玻璃面僅 400mm 。
單元體不能整體安裝需要把單元體在高度方向上拆解為可視部位和層間部位兩塊單元，先安裝層間板塊，后安裝可視板塊。

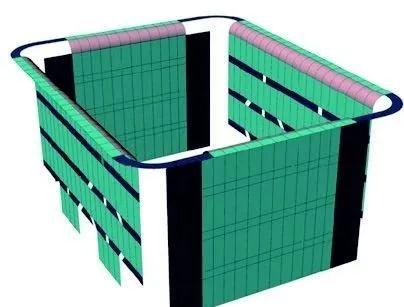

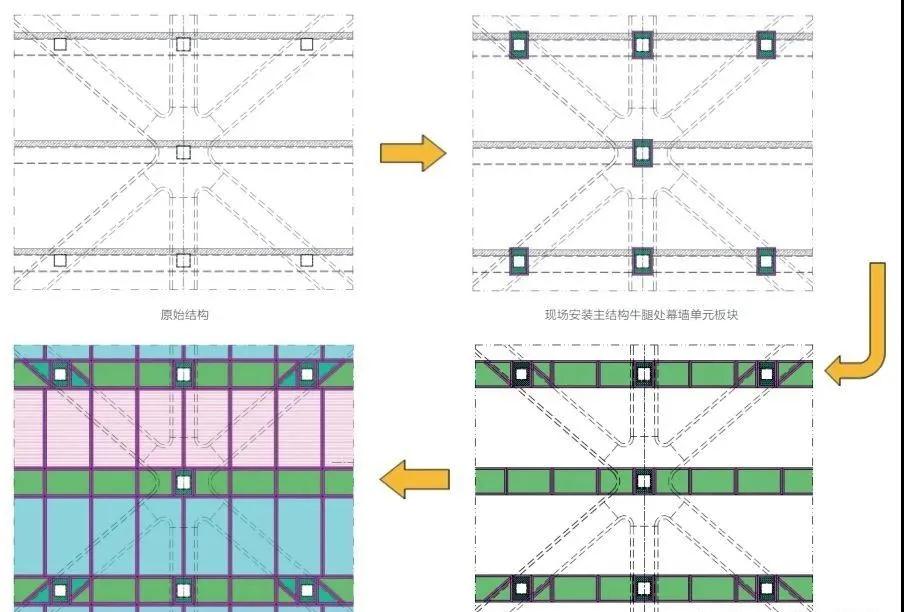

單元安裝流程示意
層間單元板塊設計
該設計采用四個掛點 ，確保其結構穩定可行。上橫梁與普通橫滑式單元幕墻一致，下橫梁設計兩道完整的密封線。

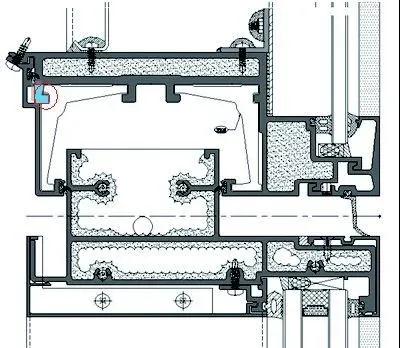

層間剖面

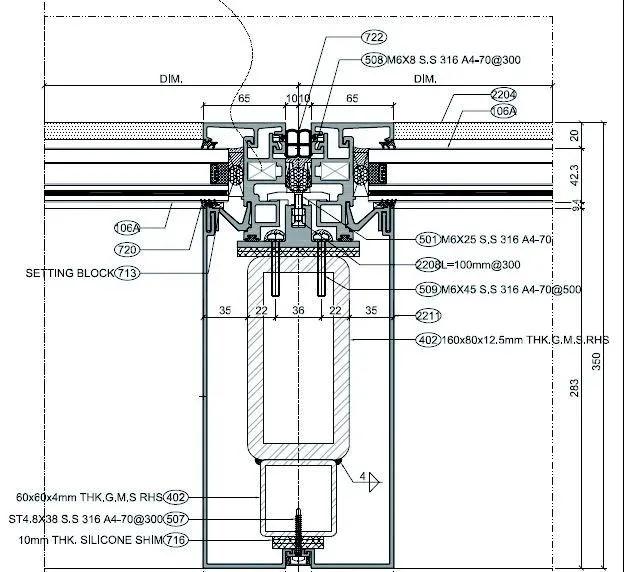

針對層間單元體標準位上節點，其設計特點是：可視板塊落在層間板塊上，注意左右限位，限位方式為立柱壁卡入橫梁上預設的缺口，左右預留2mm活動范圍，可視板塊能夠繞著支撐點活動 。
層間標準位上節點
針對層間單元體標準位下節點，其設計特點是：可視板塊的安裝在不需要安裝L碼的位置切除一段略大于L碼件的缺口 ，即圖中藍色標注部位；
L碼塞入并滑移到所需要的位置（兩端+中間），兩端L碼起結構支撐，中間L碼為了防止密封片翹曲；卡入帶膠條的通長密封片，密封片之間打密封膠，形成連續的密封帶。
層間標準位下節點
層間板塊設計中， 牛腿處的板塊方案尤其重要。
因?yàn)榻Y(jié)構牛腿的預先存在，該板塊只能拆分成橫梁現場對接單元，且單元體與牛腿之間的防水現場安裝，注意確保可視板塊立柱位置有掛件，避免橫梁承受集中力。

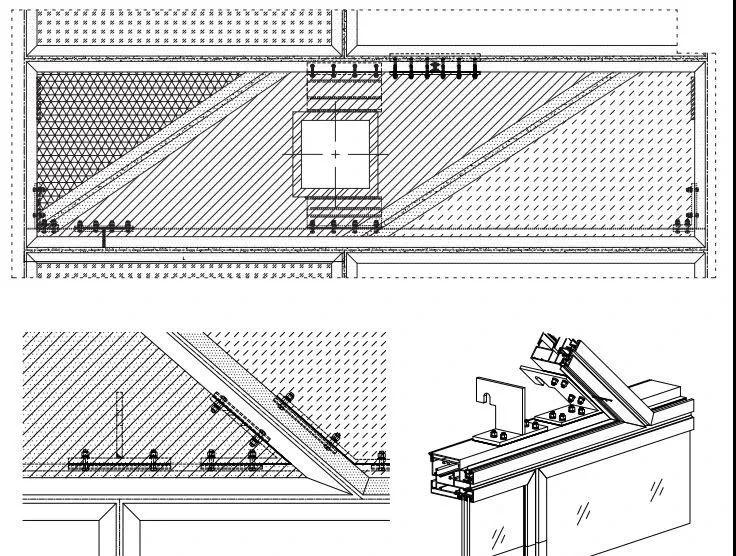

牛腿處節點及三維示意圖
04.
可視單元體板塊設計

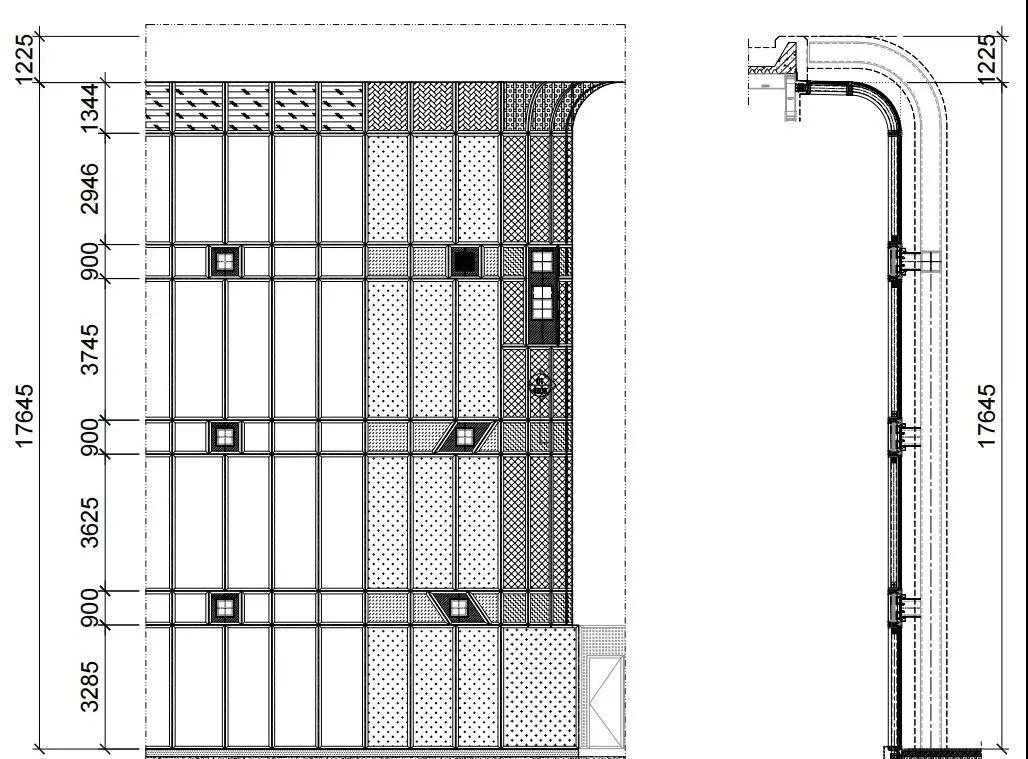

可視板塊下端坐立在層間板塊上，上端卡入層間板塊，自身無掛接點。因?yàn)槭彝庥薪Y(jié)構網架，所以只能室內更換玻璃，如圖7所示。該設計需要注意幾個重點：
（1）板塊通過卡槽左右限位；
（2）對于垂直于幕墻的扣板，一定需要機械防脫，避免臺風下扣板脫落。
05.
框架系統技術解析
該框架系統，是以外骨骼網架為基礎的鋼框架龍骨小單元系統，最大跨度為寬 8m×高12m ，如圖10所示，其中淺藍色為可視板塊，深藍色為后面有結構板塊。
鋼架的布置與優化是該系統的重點 。以橫向龍骨為主受力龍骨，豎龍骨為次受力龍骨，在外層骨骼網架上伸出支撐點，把分格寬度縮減到8m×4.7m。對于細節部分， 小單元45°拼接角的斷水設計是本工程必不可少的一個強制性措施。

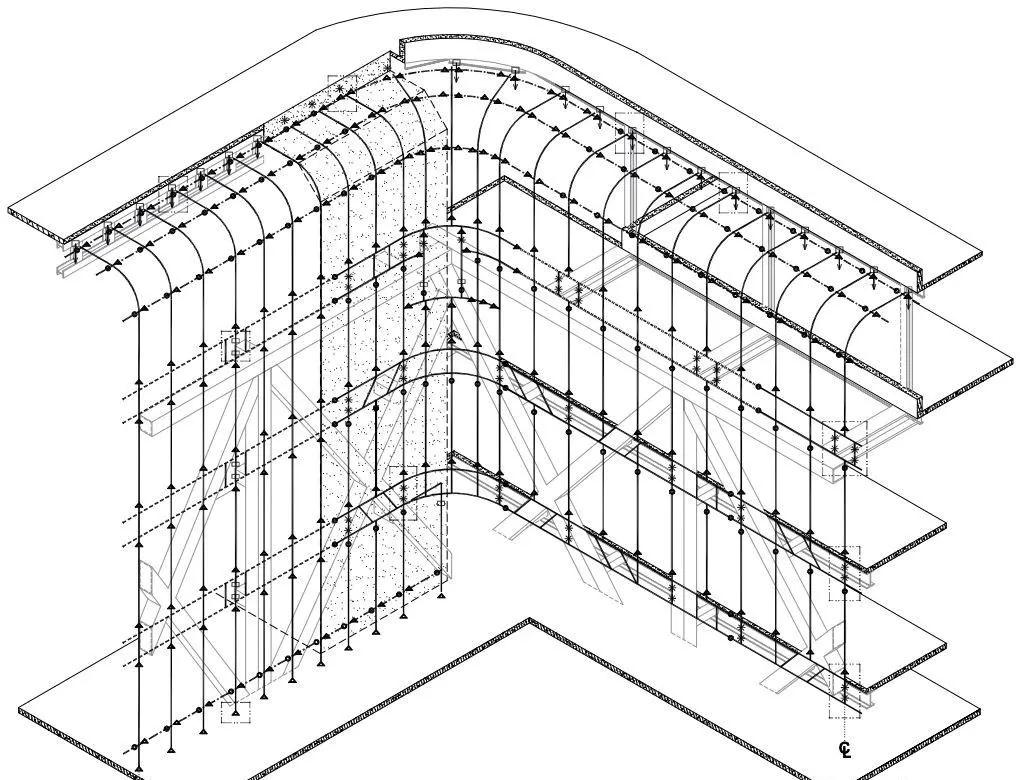

框架三維圖
鋼架布置圖（1/4 區域）
高跨大樣圖
鋼框架單元體系統
三維示意圖
