說到網殼結構,首先我們看下定義?!熬W殼結構是將桿件沿著某個曲面有規律地布置而形成的空間結構體系,其受力特點與薄殼結構類似,是以“薄膜”作用為主要受力特征的,即大部分荷載由網殼桿件的軸向力承受”。(網殼結構穩定性,沈世釗、陳昕等,1999)

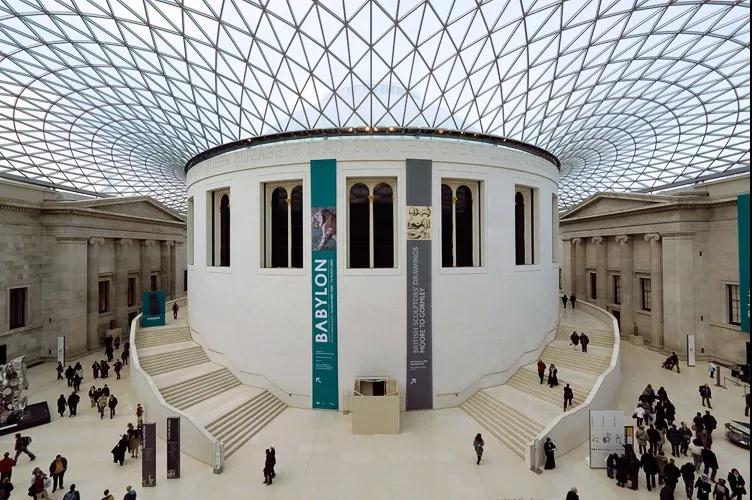

▲大英博物館中庭(倫敦, 2000)

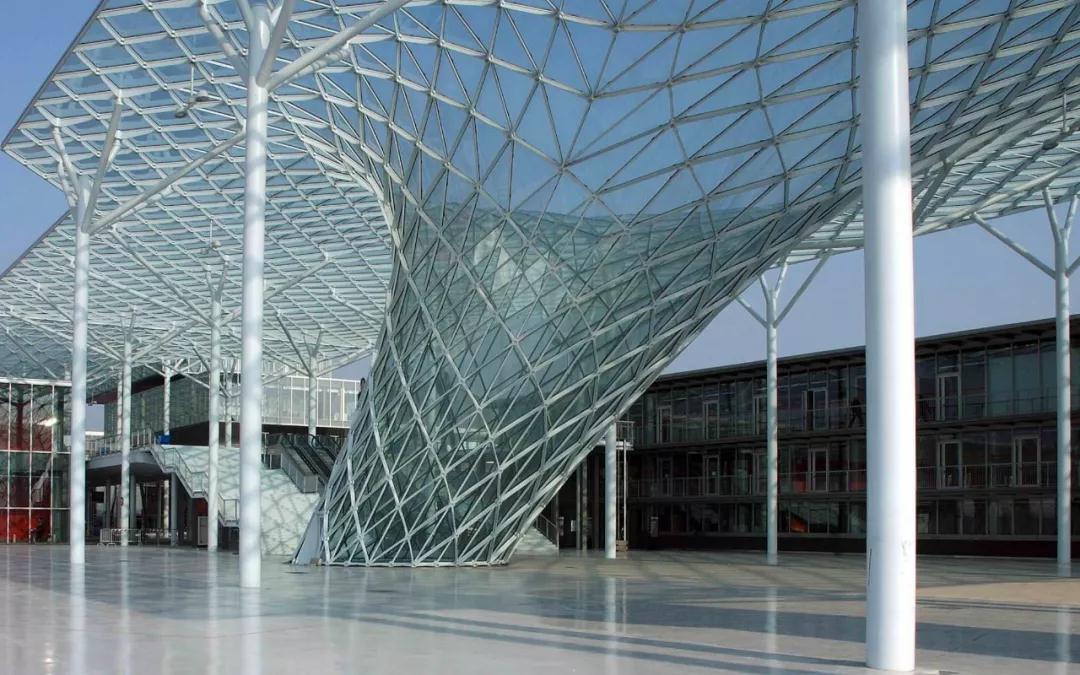

▲MilanoTrade Fair(Milan,2002-2005)
網殼結構的特點

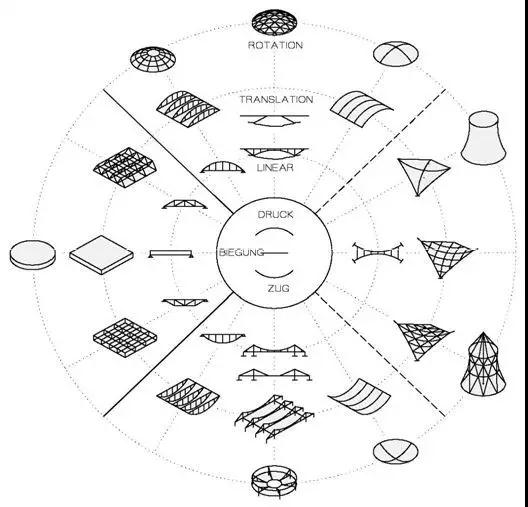

網殼結構的定義有三個關鍵詞:“曲面”、“桿件”、“薄膜作用”。我們從而可以找到網殼結構在結構體系中的位置。
圖片來源:“設計中的決策——沒有最好,只有最合適”
網殼受力方式為薄膜作用,屬于拱結構向三維的拓展;因此,與拱類似的問題會出現在網殼上。比如:整體穩定問題;不對稱荷載敏感等。

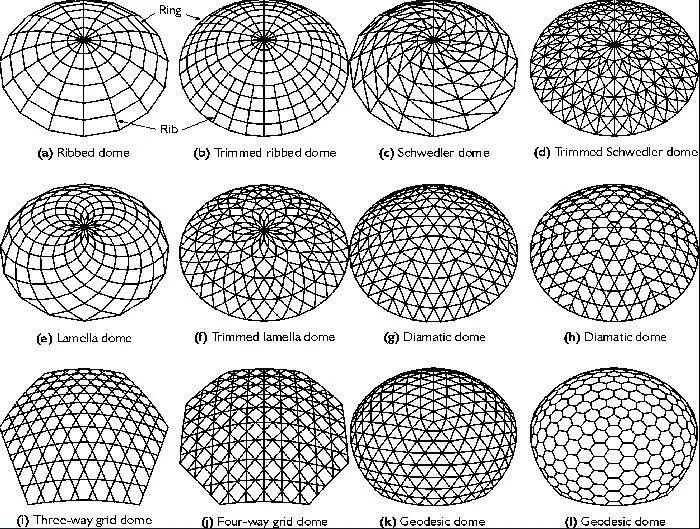

▲網殼的各種網格形式
網殼由離散桿件組成,可以看作由連續殼體去除效率低下部分得到,其材料使用更少,但也因此冗余度比較低。網殼結構還需要關注節點的剛度、施工的誤差等。

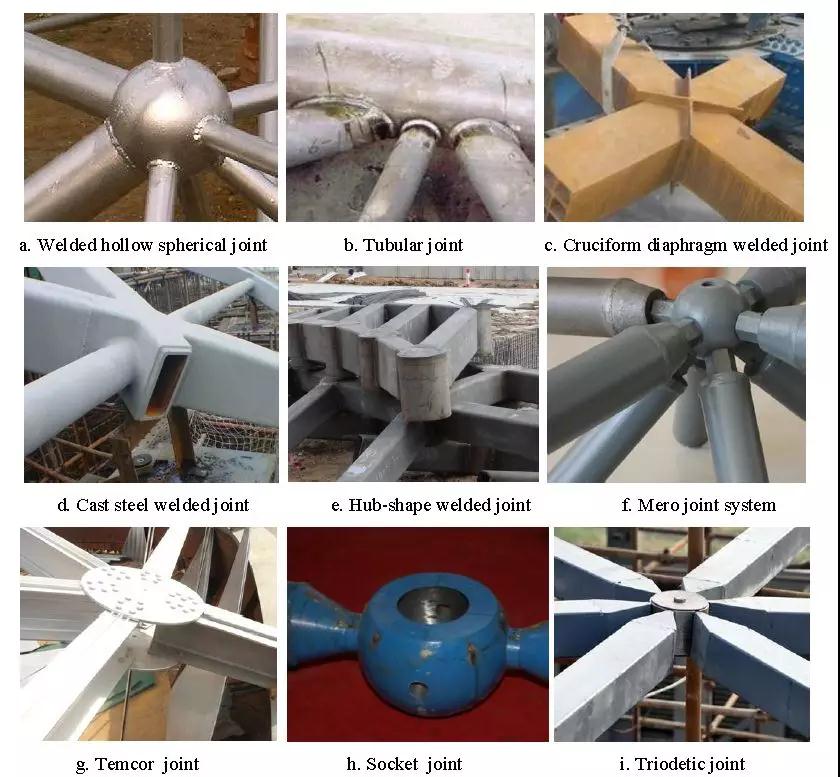

▲單層網殼的常用節點
基于以上特點,我們可以發現網殼結構整體穩定性比較差,冗余度比較低,且對荷載分布方式、節點剛度敏感。所以很多結構工程師不愿意用網殼,而網殼結構也的確出過一些事故。
網殼結構的兩個倒塌事故
查爾斯威廉郵政學院穹頂
查爾斯.威廉郵政學院(CharlesWilliam Post College)于1970年建造了一個劇院。屋面采用鋼結構穹頂,穹頂直徑約52米,由環繞于四周的鋼柱支承,鋼柱間沿經線均勻布置四十榀鋼管桁架。穹頂頂部設鋼壓力環,底部采用圓形的雨棚作為拉力環。緯向每隔一格布置連續十字交叉支撐。

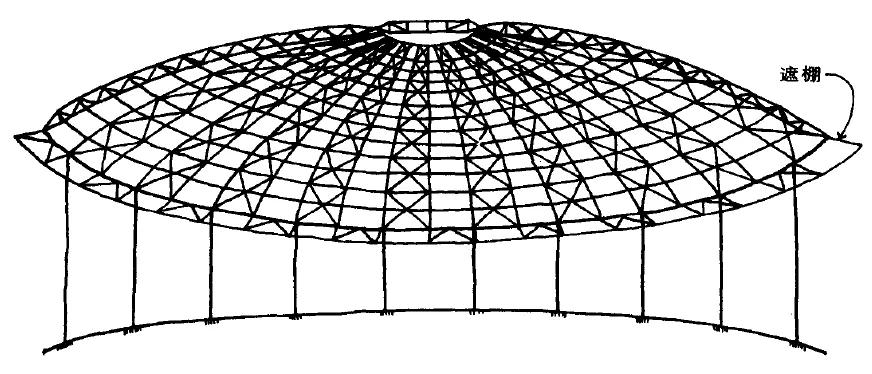

▲穹頂結構布置示意圖
1978年1月21日凌晨,劇院穹頂卻因積雪和結冰導致中心突然凹陷,隨即整體倒塌。

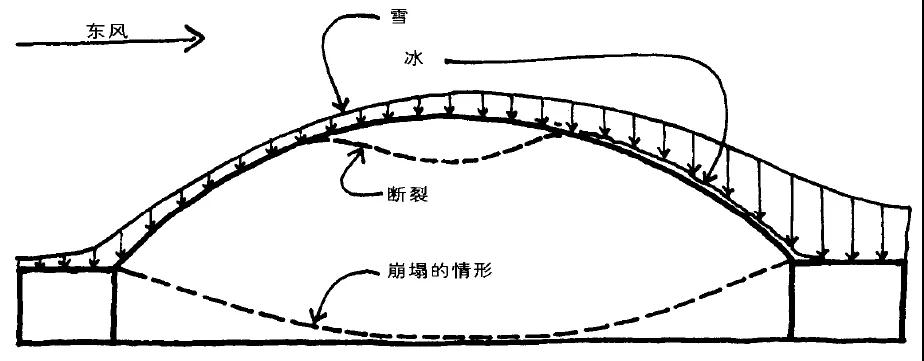

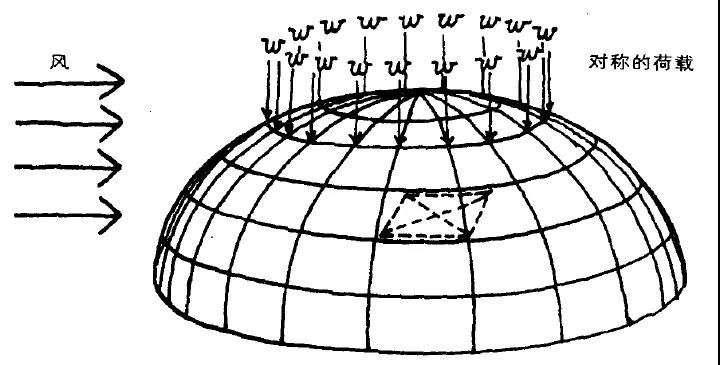

▲倒塌時的荷載分布情形
經過專家組的調查,最主要的原因就是設計時不當?shù)夭捎眠^于簡化的計算方法——只計算了均布自重及活荷載,而未考慮活荷載不利布置。
當晚,大雪在風力作用下在穹頂上產生了飄移,雪堆積在背風面造成了不均勻荷載。雖然總體雪荷載只有設計總荷載的1/4,但卻集中在屋頂表面的1/3區段,不均勻荷載分布造成了倒塌。
▲結構失穩的示意圖
倒塌的另一個原因是,結構工程師在設計時錯誤的將薄膜理論應用于網格穹頂。設計中并未建立桿系模型來驗算其整體穩定性。
布加勒斯特穹頂(Bucharest Dome)

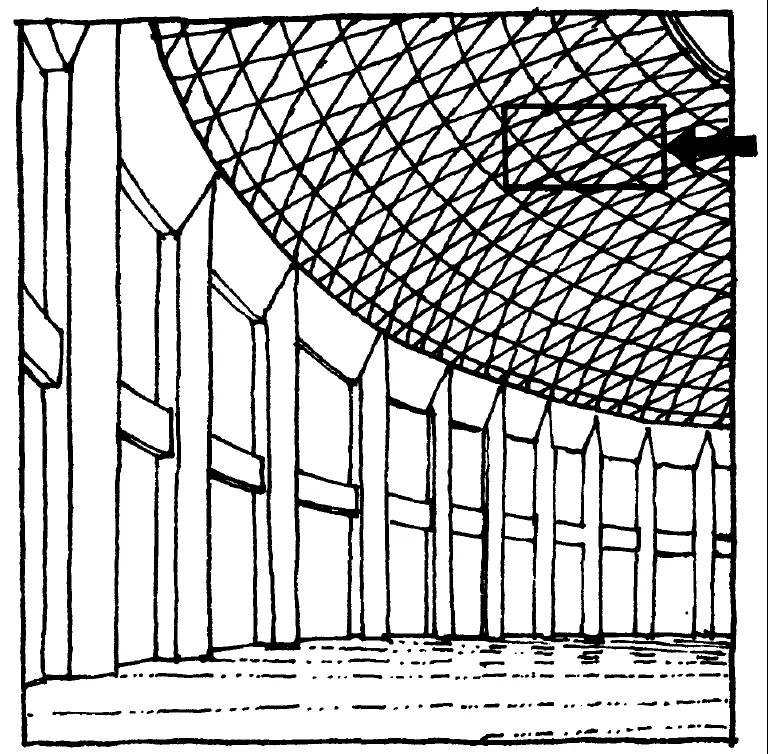

羅馬尼亞布加勒斯特穹頂1961年建成,跨度約93.6米,矢跨比約1:5。鋼管桿件構成的單層網殼,網格呈等邊三角形式,支承在沿圓形周邊布置的混凝土柱上。在網格的節點處有三個方向鋼管匯交,如何連接?

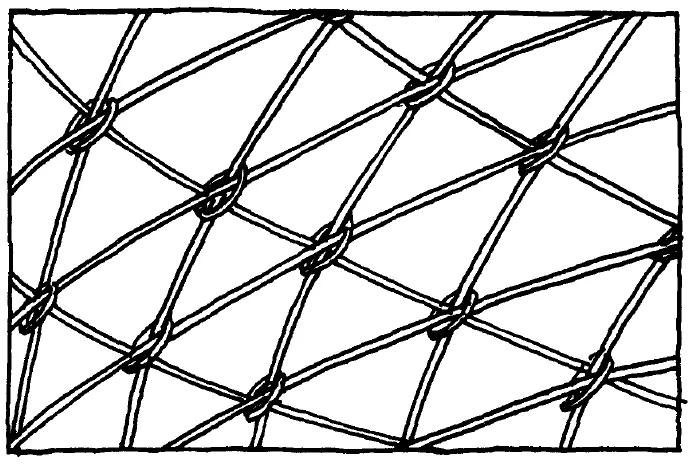

▲網殼的三角形網格
工程師設計了一種用金屬絲綁扎的方式。這種連接方式使構件都能貫通,大大簡化節點構造、節省了組裝成本。
▲鋼管匯交節點的節點做法
1963年1月,穹頂在僅僅1/3設計雪荷載的作用下,發生了整體失穩。“穹頂沿著經線方向出現多條波峰波谷,像一個倒轉的盤子一樣塌了下來,而鋼管桿件幾乎絲毫未損?!?/p>

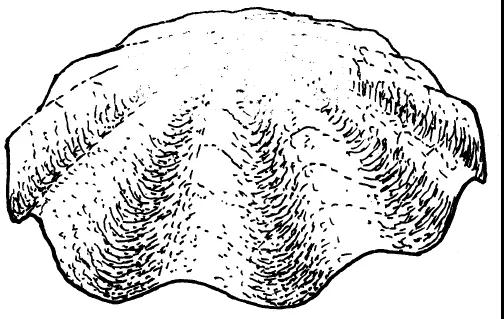

▲失穩形態示意圖
事故調查表明,穹頂整體失穩有兩個主要原因:
1)鋼管匯交節點采用的綁扎方式。該方式不能限制桿件間的轉動,甚至也可能相對滑動,大大降低了結構的穩定性。
2)根據簡化的薄膜理論設計,鋼網殼的整體穩定承載力過低。實際需要根據桿件網格進行計算。

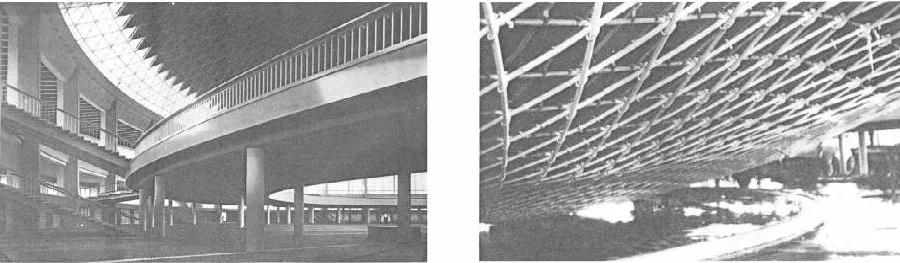

▲失穩前(左);失穩后(右)
看到這里,大家可能會想,那網殼結構以后是不是會被淘汰呢?下面我們就來回答這個問題。
網殼結構的未來
說網殼結構,就得從混凝土薄殼開始說起。在20世紀中葉,混凝土薄殼蓬勃發展。EduardoTorroja,F(xiàn)elix Candela,Nicolas Esquillan,Heinz Isler等在世界各地都實踐了很多混凝土薄殼作品。他們的殼體纖薄明快,放到現在看也都是建筑與結構融合的精品。

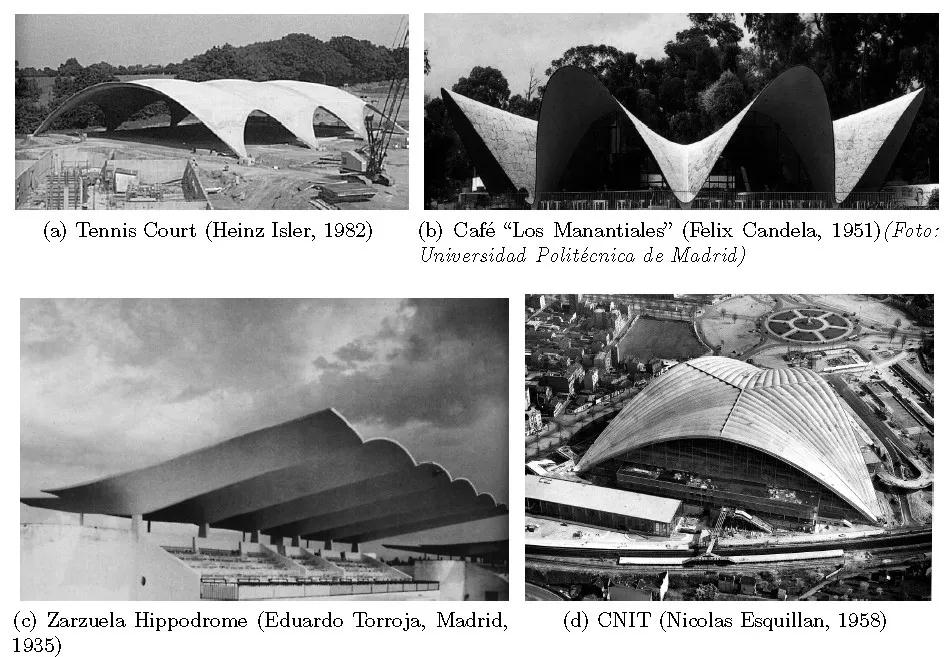

▲混凝土薄殼案例
雖然混凝土薄殼效率很高、外形優美,但現今已基本上淘汰了。究其原因,建造一個混凝土薄殼之前,先要用模板把異形、復雜的曲面搭建出來,而且模板僅能用一次,無法重復利用。
這導致施工需要耗費大量的模板和人工,在20世紀中葉,節省的材料費可以抵消這部分費用。但隨著進入21世紀,人工費急速增長,因此,混凝土薄殼結構的經濟性急劇下降。

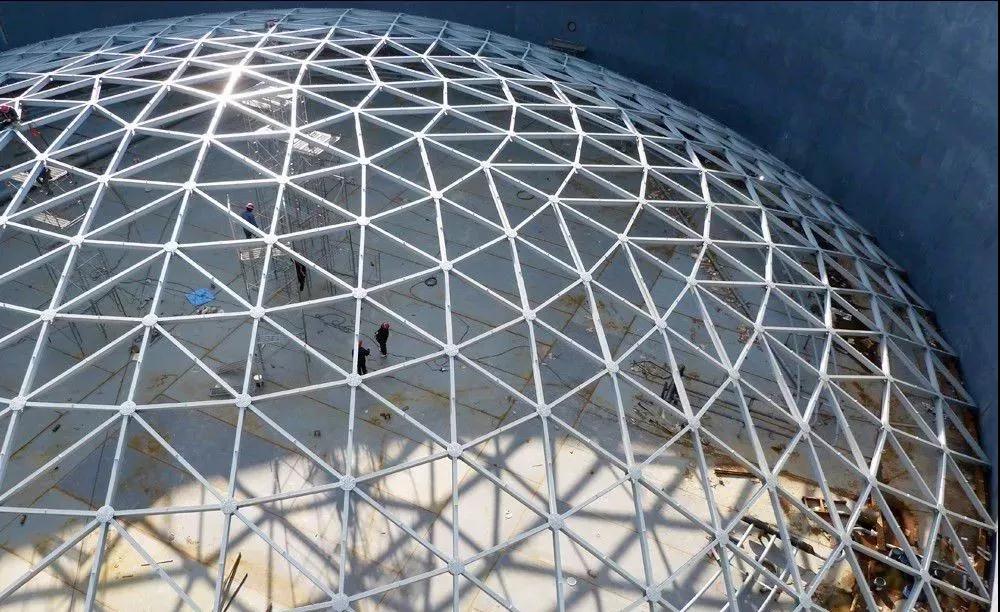

▲單層網殼
于是人們開始用效率更高的單層網殼來代替混凝土薄殼。但網殼同樣制作、安裝同樣比價困難,那網殼發展的方向在哪里呢?
1)桿件的輕型化和標準化。
網架的傳力效率高,所以可以用最少的材料來完成覆蓋。
同時,如果所有的桿件長度均相同,節點也標準化,那么網架的制造過程將會大大節省。這方面施萊希做了很多探索。
2)利用材料的韌性,將復雜的曲面殼體建造轉換為簡單的平面網格來制造。
這是Otto在20世紀60年代應用在曼海姆多功能廳的思路。
3)數字化建造的發展。
未來如果機器人參與建造,那么曲面對它們來說不過是一個個節點坐標組合而成。彼時,建造成本將大大下降。
輕型網殼的探索

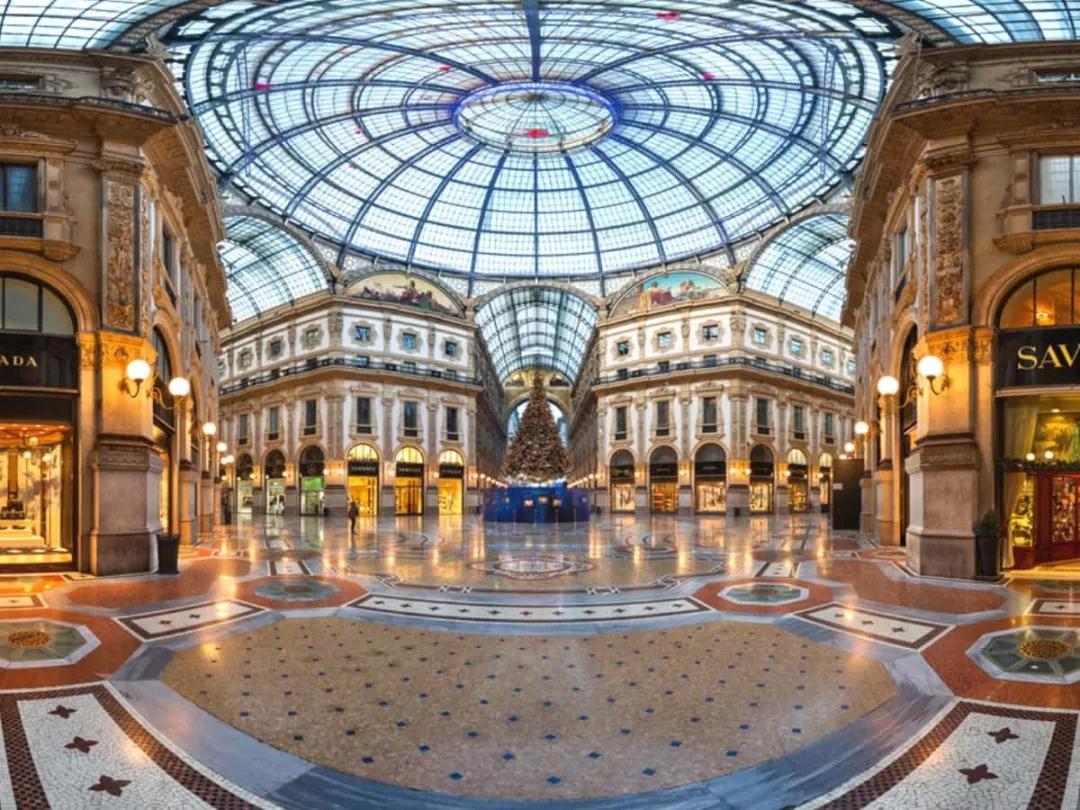

▲Galleria Vittorio Emanuele II(Milan,1865-1877)
這是一個古老的鑄鐵網殼,建于19世紀后期??梢钥闯?,這個網殼沒有斜桿,它是利用桿件的抗彎能力來抵抗平面的扭轉。
提高平面內剛度的直接方式是采用三角形網格。富勒發明了短線呈穹頂,并應用于1967年蒙特利爾國際博覽會上的美國館——一座直徑為76m的3/4球形建筑。

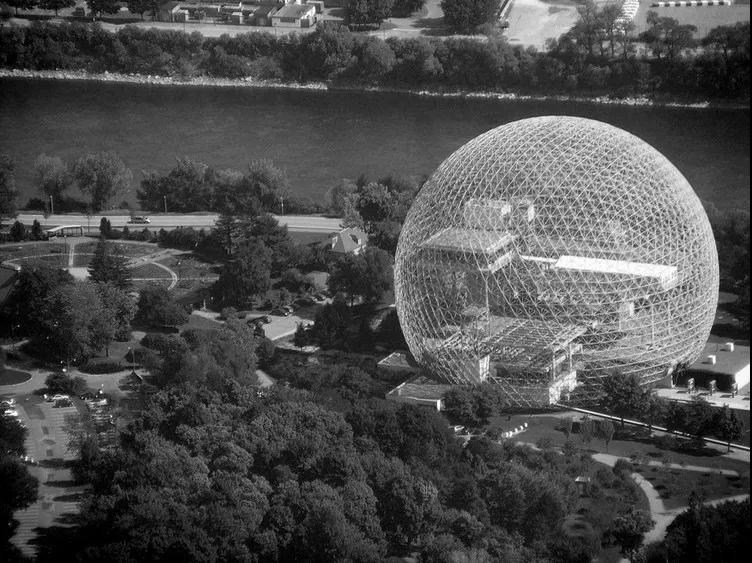

▲蒙特利爾世博會美國館(1967)

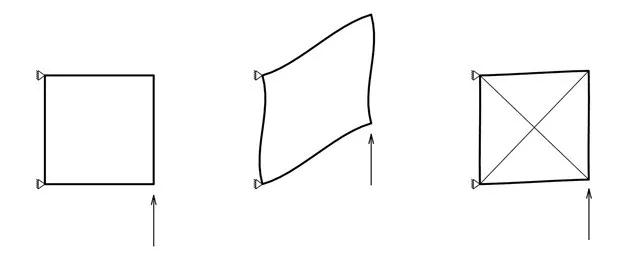

三角形網格固然穩定,但是不夠通透不夠輕。而施萊希想做四邊形網格。第一個機會是在Neckarsulm游泳館。建筑師希望游泳館的頂蓋是球體的一部分。
▲Neckarsulm游泳館
施萊希采用了四邊形網格劃分的球殼。網格桿件承擔軸力,增設拉索拉結對角節點,保證四邊形網格的穩定性。
▲屋頂節點
為了運輸和安裝的方便,所有的桿件被設計成了1m的標準長度,在節點處由螺栓連接。
為了保證球面的光順,桿件不能太剛,需要可以微小地彎曲和扭轉。但也不能太柔,否則無法承受荷載。最終,桿件的截面確定為6cmx4cm。

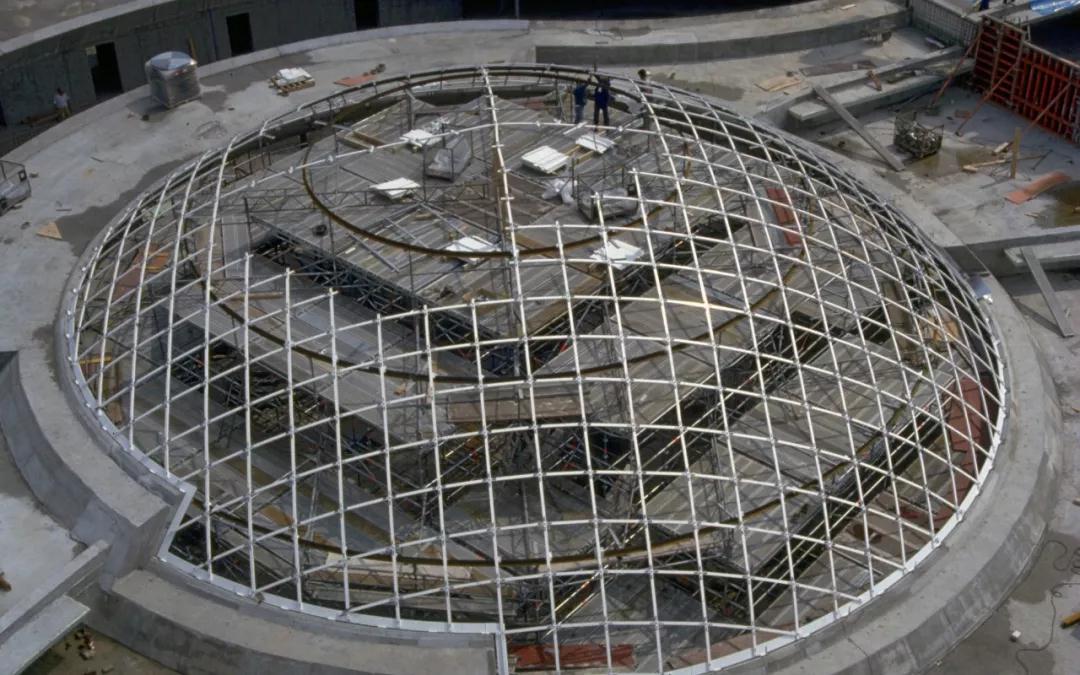

▲施工過程
拉索被安排在桿件形成網格殼體以后張拉。經過試驗和計算分析,可以看到,增加拉索后結構的變形大大減小。

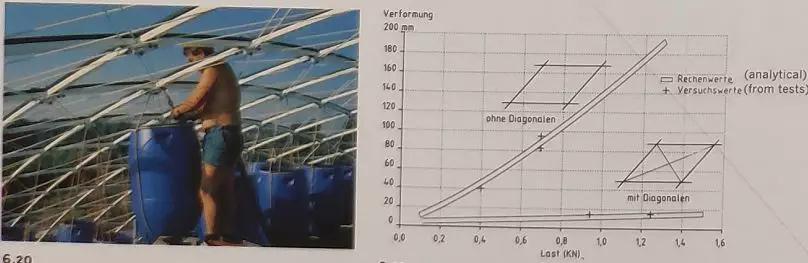

▲試驗結果
施萊希對上這個工程并不十分滿意,覺得建筑跟結構結合地很生硬。他認為這種網殼體系可以適應任何形狀。很快他的下一個機會來了。

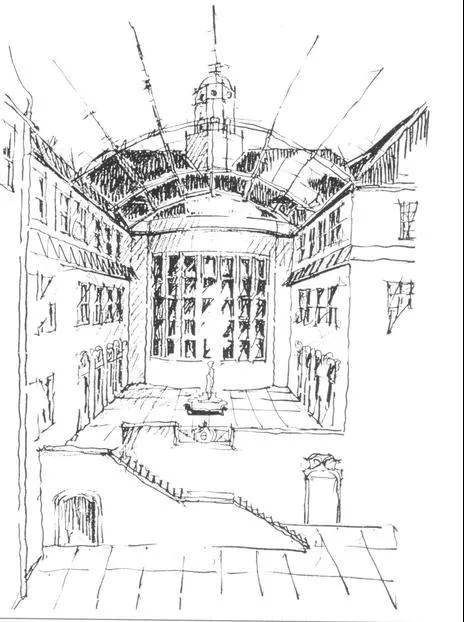

▲漢堡博物館中庭的建筑師草圖
漢堡博物館中庭要加建一個頂棚。中庭平面呈L形,一端寬度14m、一端寬度17m。
這個項目有兩個主要訴求。首先,該項目資金來自私人捐贈,預算有限;其次,博物館方面希望屋頂對原有建筑盡量少地產生影響。所以,屋面需要盡可能地輕、少用材料,同時看上去要輕盈。

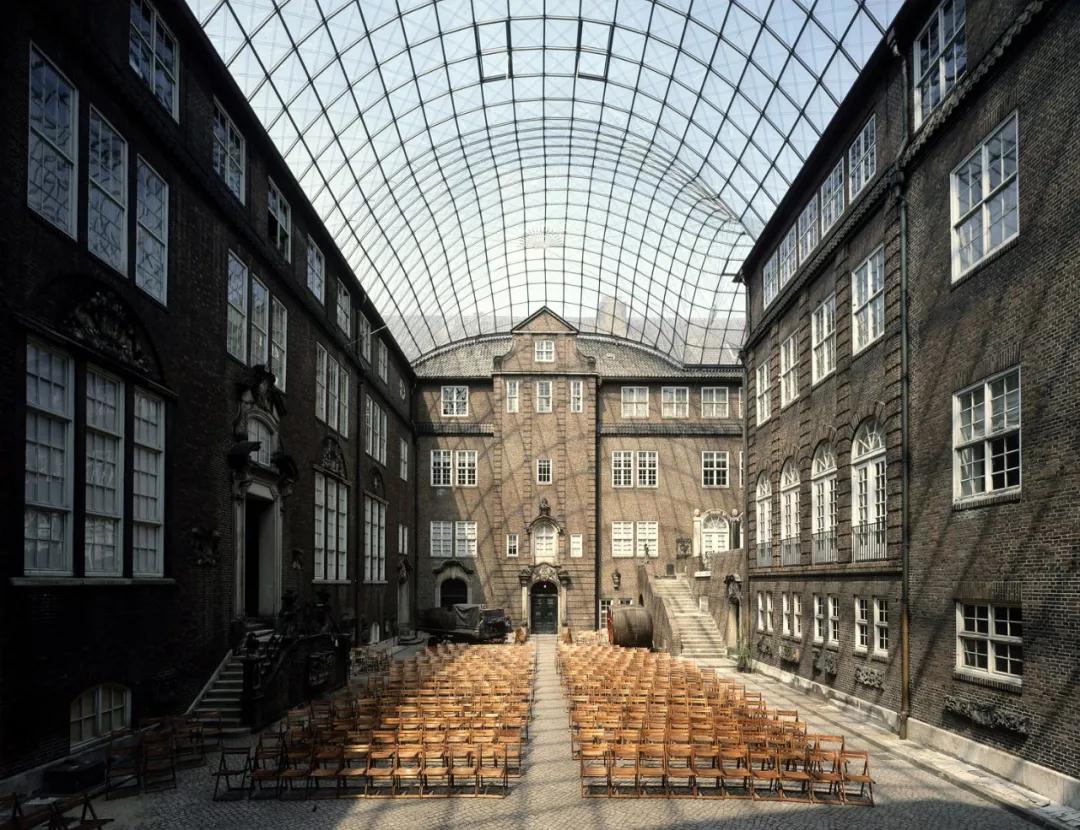

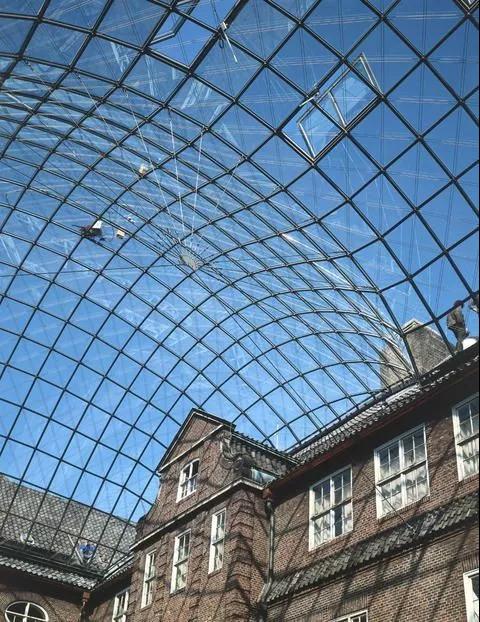

▲中庭加建的屋面
屋面結構在L形的兩部分采用了單曲的筒殼,交匯處采用了雙曲殼體。殼體采用四邊形網格劃分,這樣的網格劃分形式可以看作一榀榀拱排列著,拱之間用縱向用桿件聯系。

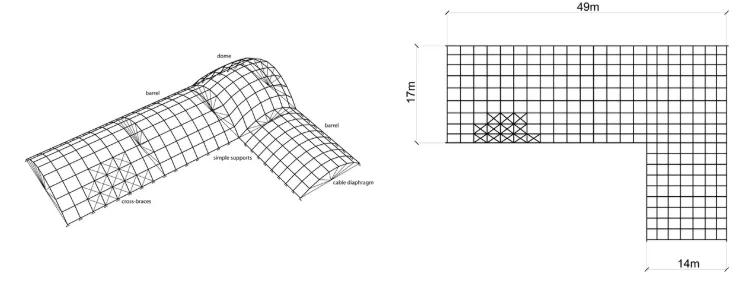

▲中庭屋面的平面和三維圖

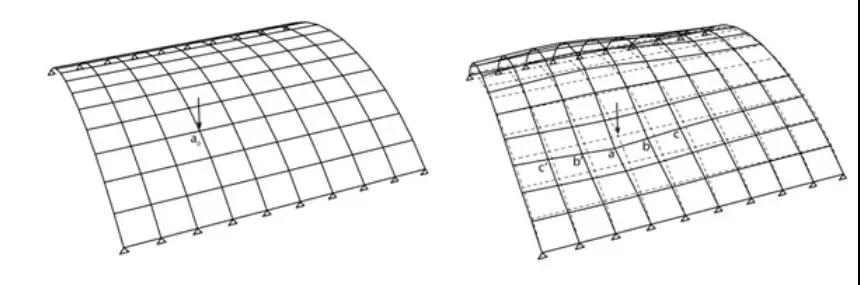

可以想見,各榀拱之間幾乎沒有共同作用的能力。如下圖所示,在集中力作用的a點變形很大,但相鄰的b、c點則變形迅速收小。
▲集中力作用下屋面的變形示意圖
因此,施萊希每隔一段間距,采用了拉索隔板來加強筒殼。

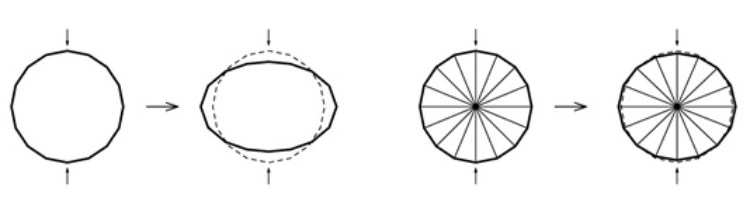

▲拉索隔板對剛度的加強

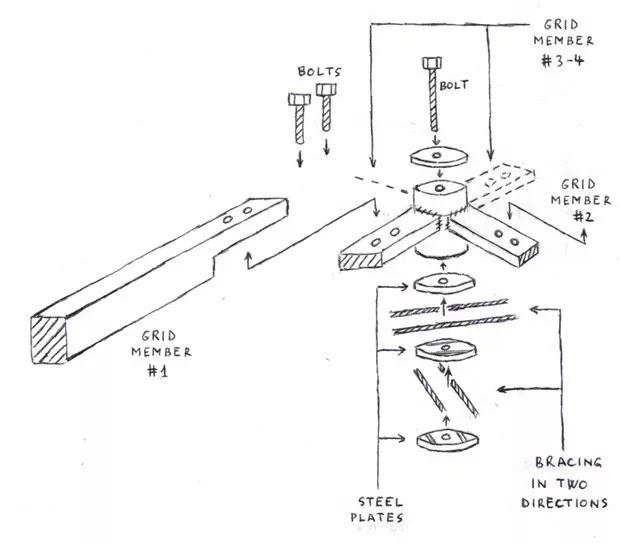

桿件通過螺栓與中間圓柱形節點相連,正交拉索連接網格的對角節點,以增加網格剛度。拉索不僅增加了剛度,也減小了桿件承受的彎矩。

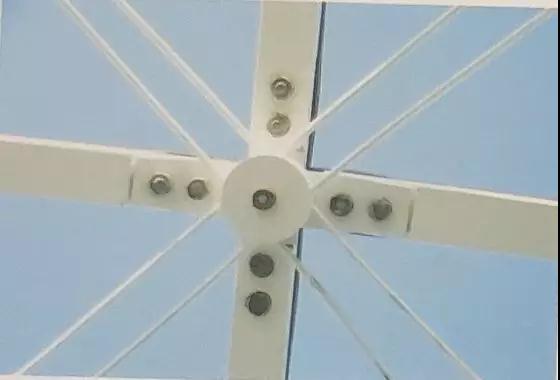

▲網殼連接節點
網殼底部放置鋼梁,將荷載盡量均勻傳遞到下部原有建筑上。

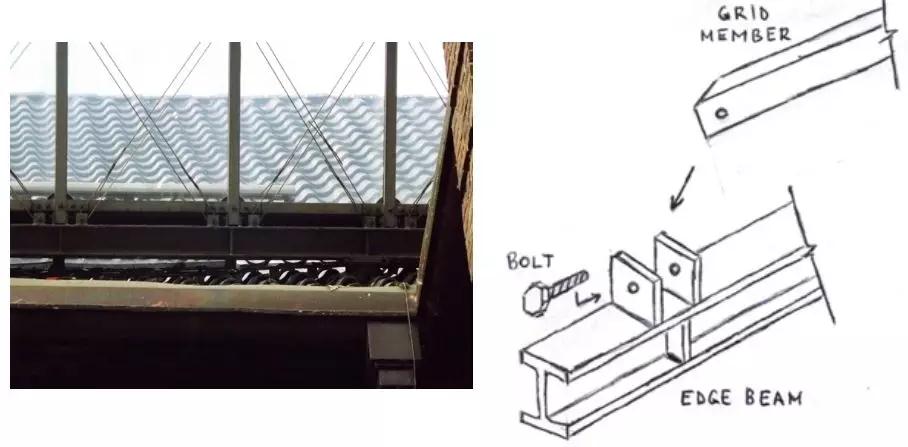

▲網殼底部節點
一類特殊網殼的發展
曼海姆多功能大廳屋頂(Roof for the Multihalle (multi-purpose hall) , Mannheim, Germany/1970–1975)

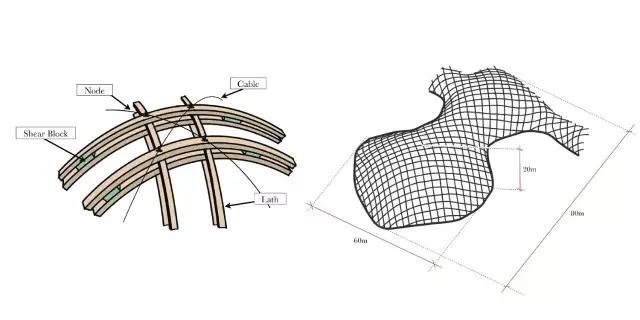

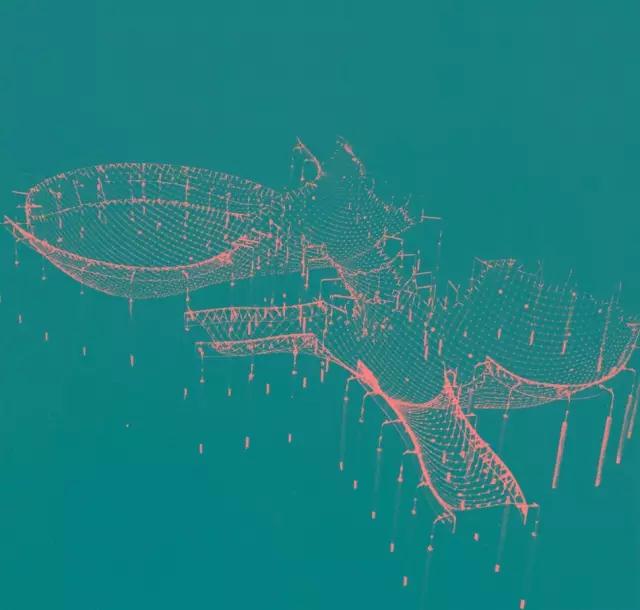

曼海姆多功能的形狀是通過逆吊法找出來的。該結構的最大跨度約為60mx80m。如果將結構中木材的總量平攤到殼體的面積上,其高度不超過4cm。按照跨度等比例縮放的話,該厚度比雞蛋殼還要薄。
施工方式如下:首先將木條鋪設成水平正方形網格,網格節點處通過可調節孔用銷釘不緊密地連接,以確保木條之間能發生轉動。然后將網格的若干點向上頂升直到呈現出設計的形狀。
最終形態與初始形態相比,原來的正方形網格轉變?yōu)榱庑?。同時,單根5cmx5cm木條剛度很小,允許發生足夠大的彎曲變形。在達到設計形狀后,需要修整外殼的邊緣;并且在菱形網格中增設交叉拉索,使柔軟的網格成為堅固的結構。

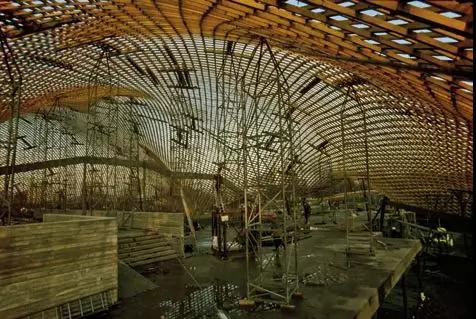

▲曼海姆大廳施工中

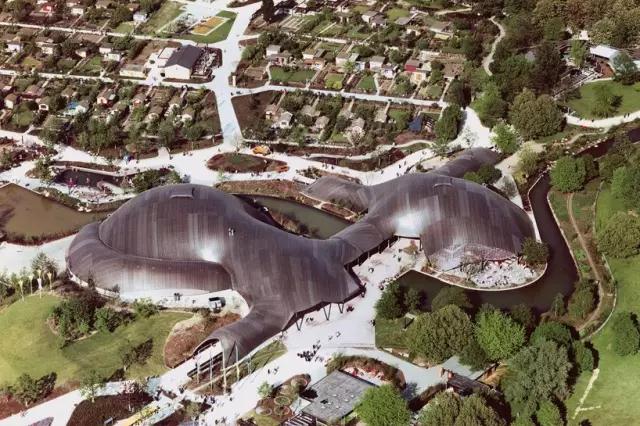

▲曼海姆大廳完成后
2000年,奧托和與坂茂合作了漢諾威世博會日本館,采用了與曼海姆大廳類似的網殼結構,只是屋面網格的木材換成了紙卷。
2002年,在英國星格爾頓建造了Downland Museum。采用的也是類似的施工方式。

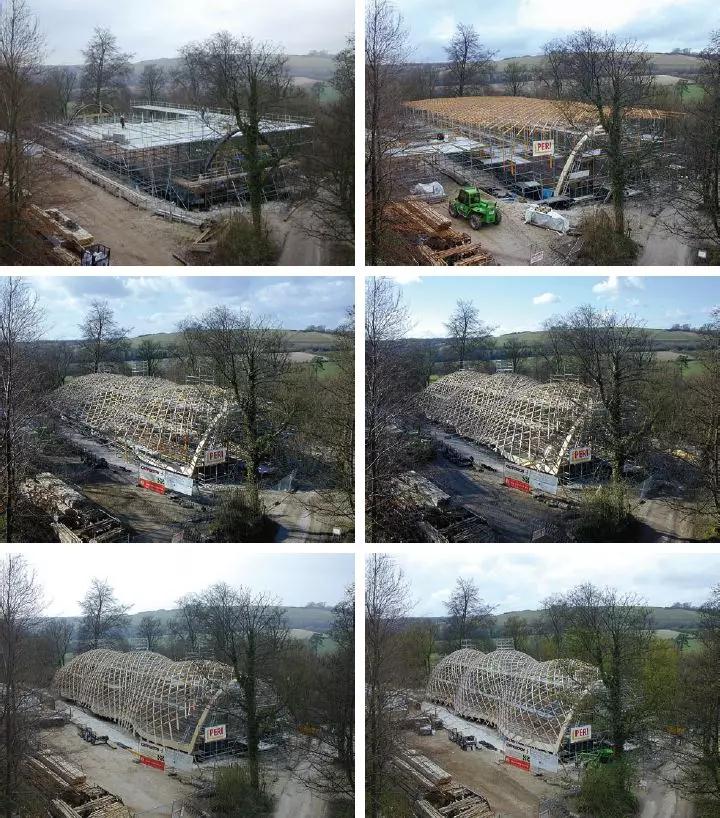

▲Downland Museum施工過程

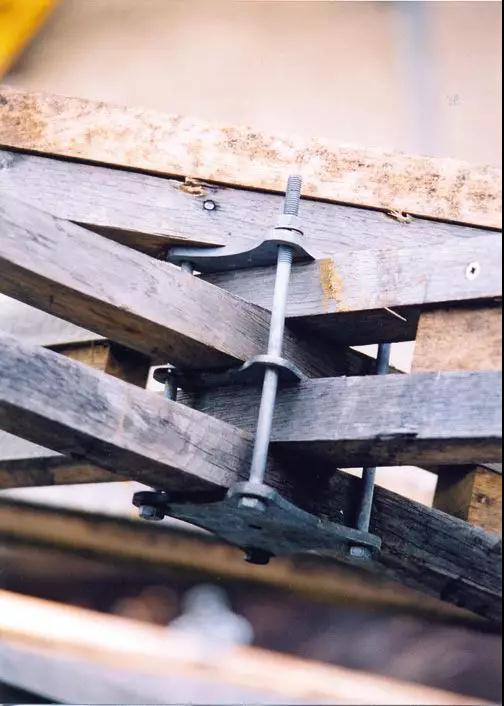

▲Downland Museum的節點

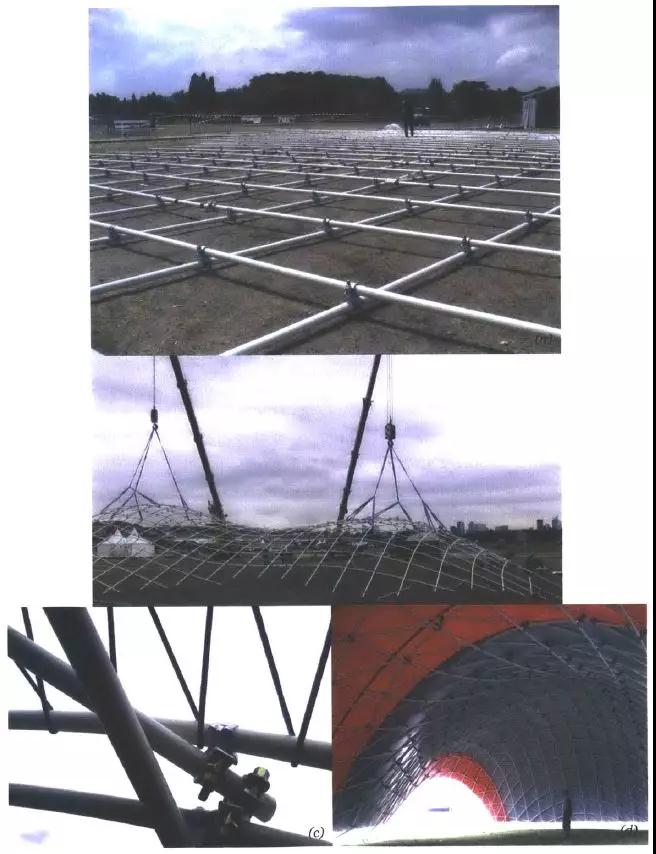

2011年,Soliday forum Cafe,Paris采用了GFRP來建造。桿件直徑42mm、壁厚3.5mm的GFRP管現在地上鋪設好,隨后僅用兩臺吊車幾天就搞定了。

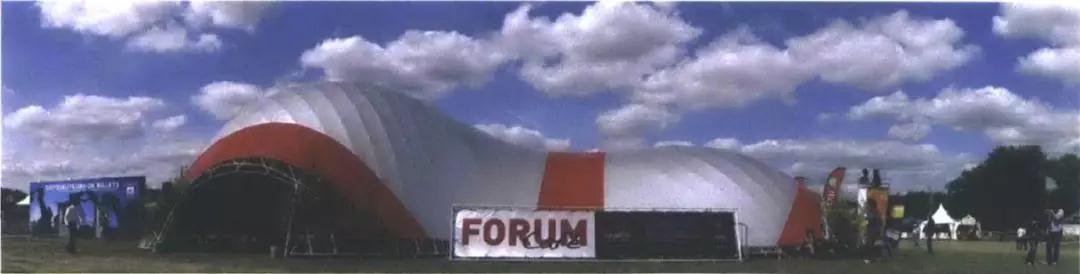

▲Soliday forum cafe
小結
看過這篇文章,大家對網殼應該有一個大概的了解。有機會做網殼的時候,不妨嘗試一下。
限于篇幅,還有一些案例僅羅列圖片。
▲Steel gridshell over the courtyard of theNational Maritime Museum, Amsterdam, 2011

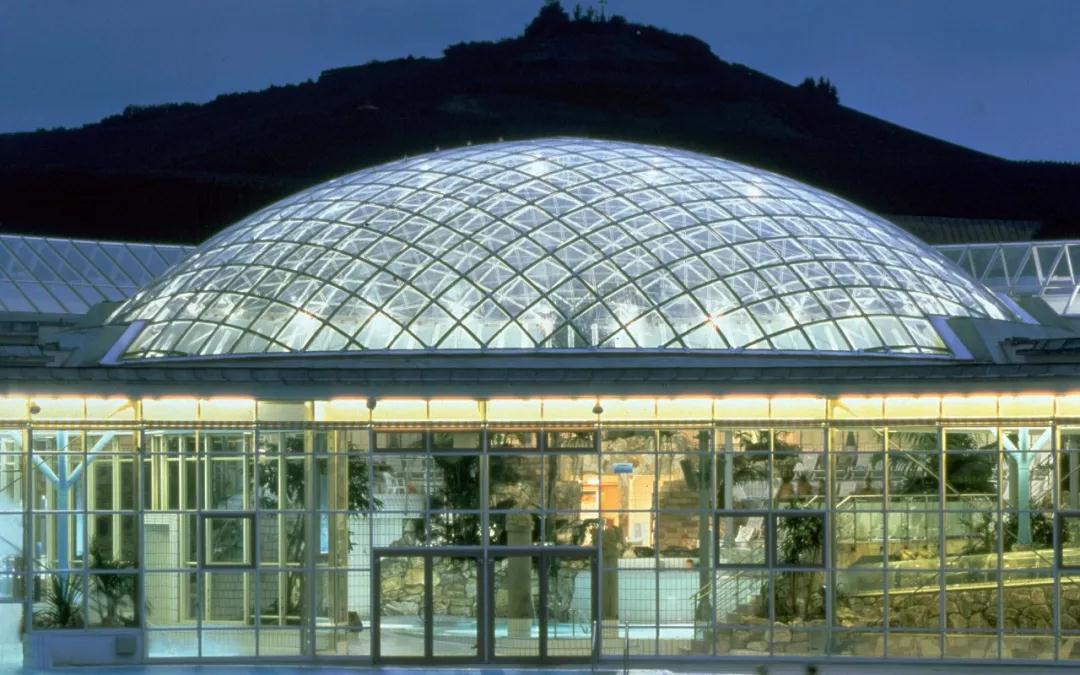

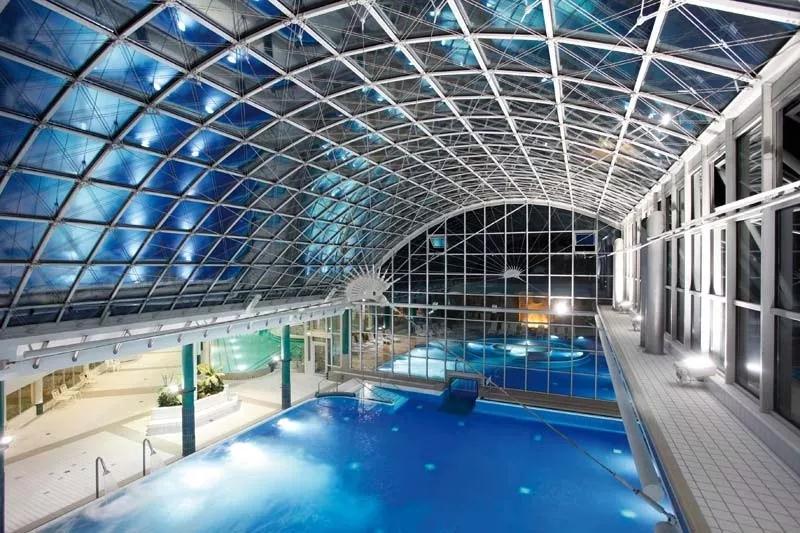

▲Mineral spas in Stuttgart

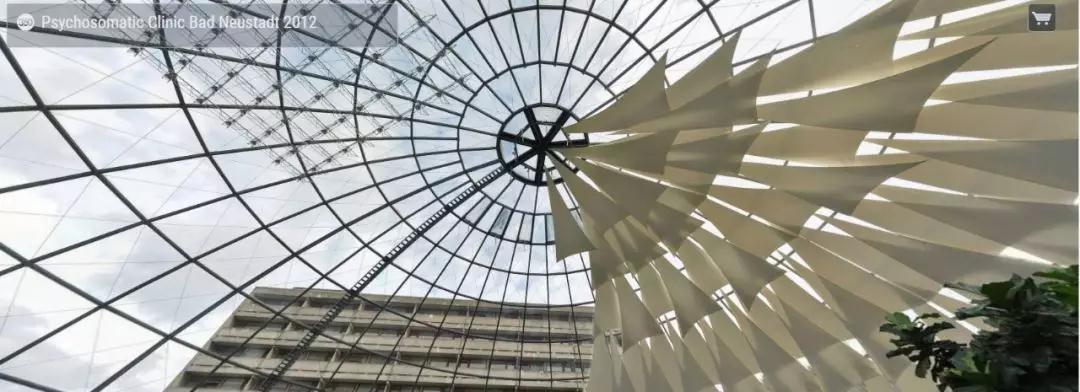

▲Psychosomatic Clinic Bad Neustadt

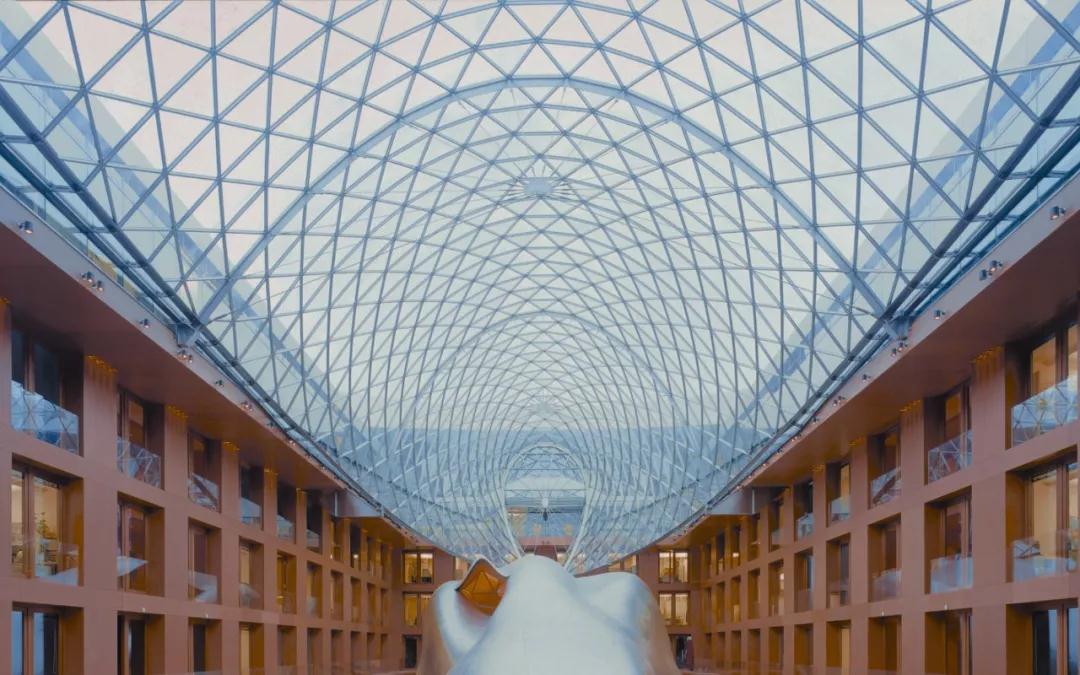

▲Glass roof for DZ-bank 1998

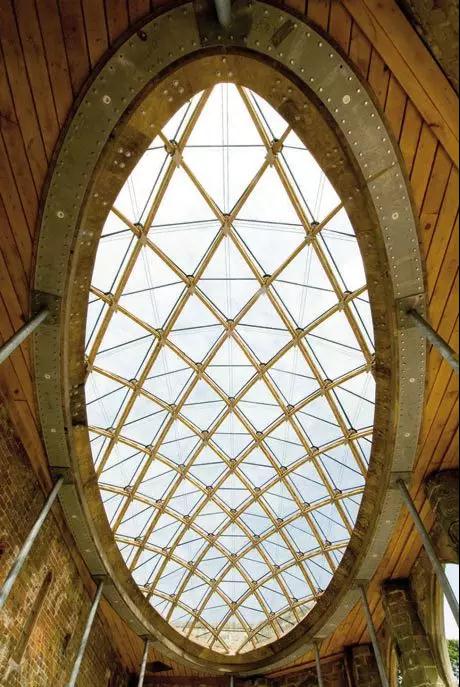

▲The double-layer gridshell with external bracing of the Chiddingstone Orangery in Kent, UK, 2007
