      建筑設計10類常見錯誤及設計方法
      2020-02-24




      1、關于場地:


      (1)基地面積很大沒有設置消防環道(錯誤)

      (基地面積≥3000㎡宜設置環道,實在沒有條件的情況下,需要在建筑的長邊設置消防通道并設置回車場)

      (2)建筑次入口無法進入(錯誤)

      (這種錯誤比較無語,歸根結底還是因為場地沒有進行設計,硬質、軟質、道路沒有表示,導致次入口只能跟草坪相連,次入口只能踩草坪進入)

      (3)場地室外停車場無法進入(呵呵噠~)

      (場地上光想著把車位布置下去,但是卻沒有考慮如何進去,單邊停車布置≥4m的道路,如果是盡端道路,請設置≥7X7m的回車場,雙邊停車請布置≥7m的行車道路)

      (4)在場地道路上面種樹(呵呵)

      (這種在基地上面無腦種樹的錯誤一定要避免,畢竟今年考試只有一次,不會有人聽你解釋說不小心種了一棵樹,所以車沒法進出了)

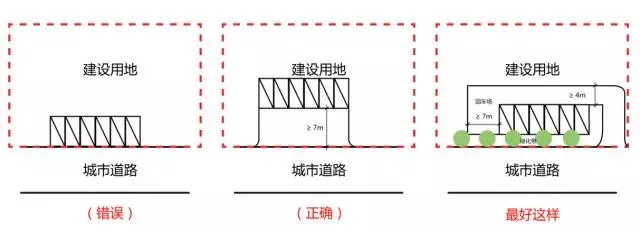

      (5)室外停車直接靠著路邊停,沒有留出緩沖空間(錯誤)

      (這種錯誤只會反映出一個人的場地設計素養非常低,很多學生稱現實情況下都是這樣停車的,現實情況還有很多蝸居的黑房間呢,你是不是也不用開窗了?!正確做法請看下圖)


      2、關于出入口設置:


      (1)建筑主入口設置在城市主干道上(絕對的大錯誤)

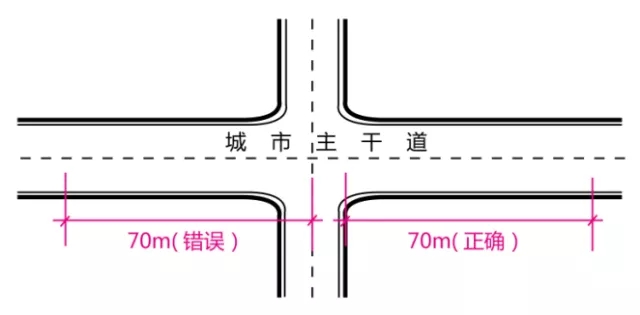

      (城市主干道上不宜設置聚集人氣的出入口,包括規劃設計也是一樣的。主干道上可以開設輔助入口,車行出入口要求遠離主干道交叉口70米。如果基地上只有一條路,而且是主干道的話,沒有辦法,只能開在這個方向,那么需要退出足夠的距離設置一個面積很大的疏散廣場,不過一般情況下不會出現這種情況)

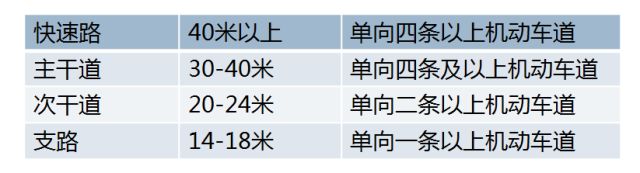

      城市道路等級劃分:


      (2)報告廳大空間不設置單獨出入口(錯誤)

      (人多聚集,需設置單獨對外出入口滿足疏散要求,最好安排在底層,如果安排在上層,可以考慮外掛樓梯)

      (3)廚房后勤出入口跟建筑主入口從同一個位置進入(錯誤)

      (廚房后勤出入口涉及污物,應實現潔污分流)

      另外,關于建筑主入口表達上面的細節,坡道、室內外高差等等。


      3、關于間距:


      建筑退距不夠(大錯誤),這里絕對不僅僅是道路退距的問題,還有兩個隱藏的退距問題,這就是日照間距與消防間距。

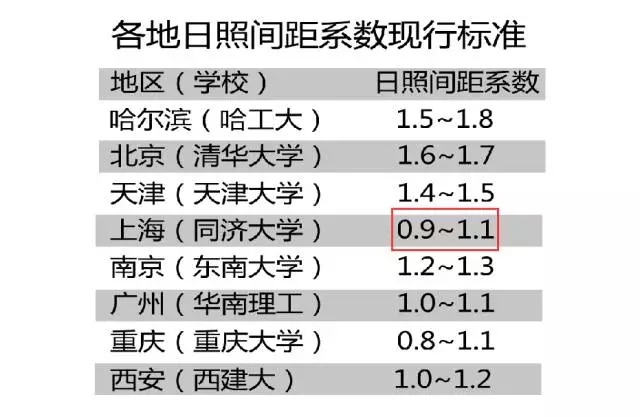

      (1)日照間距涉及到日照系數,由于各地太陽高度角不同日照系數不一樣,但是可以以大城市作為參照(現行標準):


      (事實上,上海的日照間距系數設計上面應該做到1.3~1.4才能滿足日照要求,現行標準不知道是不是考慮上海地太擠,所以要求較低…… ( ⊙ _ ⊙ )

      日照間距不僅僅是自己的建筑需要滿足(特別是老年住宅,類似老年之家),基地北面如果是住宅的話,建筑盡量往南邊放,滿足北面住宅的日照退距。

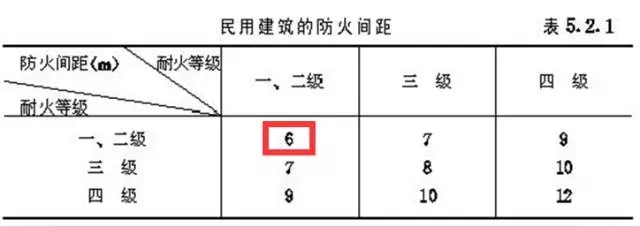

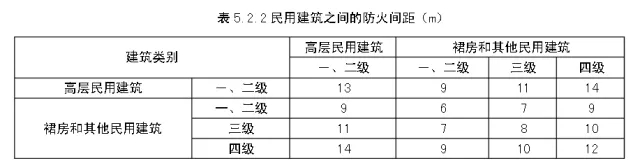

      (2)消防間距涉及到建筑的耐火等級,如果需要滿足最低要求的消防退距的話,可以把耐火等級默認為一、二級,記住一組數據6、9、13



      (注意:倉庫等特殊建筑消防間距需要另外計算,一般民用建筑,最小間距可以做到6m,建筑耐火等級默認為最高等級)

      一般情況下,基地周邊有建筑的話需要考慮消防間距


      4、關于朝向:


      (1)關于場地:

      ①室外球場籃球、羽毛球等東西向(大錯誤)

      (為了防止對抗賽中產生眩光,室外球場應該南北向布置,南偏西和東15度范圍都是允許的,室內球場可以通過控制開窗方向防止眩光)

      ②田徑場看臺布置在東側(錯誤)

      (標準田徑場需要設置看臺,看臺應設置在西側,防西曬)

      各種球場尺寸如下圖:


      (2)關于房間:

      ①住宿房間朝東西向(錯誤)

      (快題當中經常出現賓館客房等住宿,最好朝南,實在不行朝北采光也不錯,東西向朝向差,另外,如果是老年住宅,一定要朝南)

      ②圖書閱覽室不朝南(錯誤)

      (規范要求圖書閱覽室宜朝南,南向有光照,而且南向的眩光可能性較小)

      ③畫室朝南或者朝向東西(錯誤)

      (畫室要求光線均勻,必須朝北)

      ④教室東西向(錯誤)

      (教室要求南北向,同時需要面寬大于進深)

      ⑤陽光房不朝南(大錯誤)

      (陽光房設置必須朝南(基地在北半球的話),最好將陽光房設置成朝南的玻璃盒子,頂面也是玻璃)

      ⑥廚房、化學實驗室等有異味的空間安排在南向(錯誤)

      (在我國,一般情況下下風向是西北向或東北向,根據基地條件自行判斷一下,有異味的功能房間盡量安排在下風向,不要干擾其他功能房間)

      ⑦衛生間朝南(盡量不要)

      (這個不能說是個錯誤,但是衛生間占據南向這么好的朝向完全不應該)


      5、關于垂直交通:


      樓梯是每個建筑都有的垂直交通,但是也是最容易出現錯誤的地方。

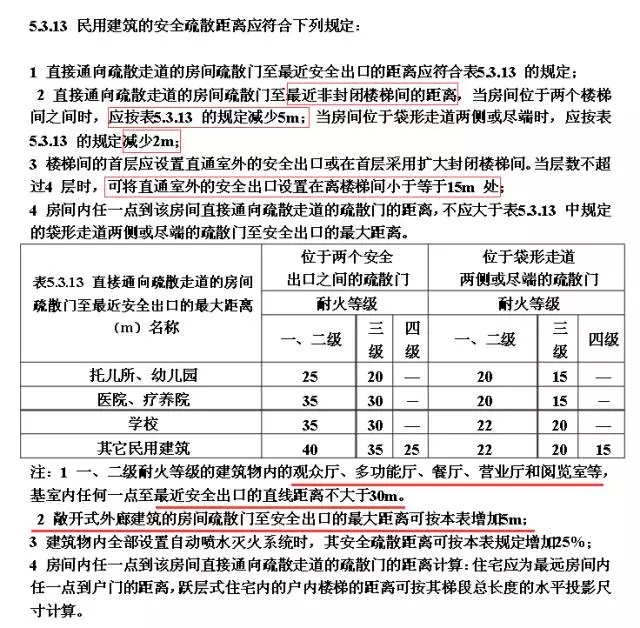

      (1)疏散距離不夠(大錯誤)直接看下圖


      (2)樓梯平臺寬度不夠(錯誤)(樓梯平臺寬度必須大于梯段寬度,公共建筑梯段寬度≥1200)

      (3)樓梯進深不夠(錯誤)(樓梯進深=樓層高度+平臺寬度(梯段寬度))

      (4)樓梯進深一半的位置有柱(大錯誤)(有柱的位置就有梁,直接影響樓梯的使用)


      電梯也容易出錯


      (1)缺少電梯(大錯誤)

      (如果題目要求考慮無障礙或者設計的是老年住宅的話,必須要有電梯;在展覽類建筑當中,如果庫房與展廳不在同一樓層,需要設置貨梯;在餐飲類建筑里面,廚房跟就餐空間不在統一樓層,需要設置食梯,希望大家的方案中不要出現送餐服務員端湯走樓梯送餐的搞笑情況,萬一一摔了呢?)

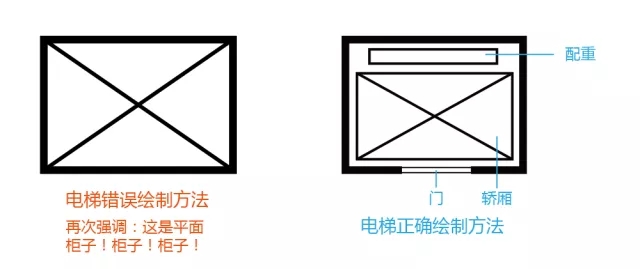

      (2)電梯繪制成為柜子(錯誤,而且很常見)

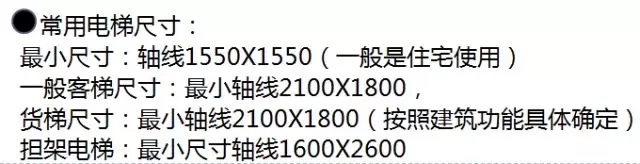

      (3)電梯尺寸錯誤(常用電梯尺寸附圖)



      6、關于尺寸:


      (1)公共建筑層高設計為3米(錯誤)

      (公共建筑層高一般情況下≥3.900m,除非全是賓館這種住宿空間可以做到3.600m,3米層高肯定是不夠的;普通住宅層高在2.4~2.8m之間)

      (2)公共建筑走道寬度設計為1.5米(錯誤)

      (公共建筑走道,中走道凈寬≥2.100m,當然也不應該設置的太寬,有學生設計4米寬的走道,有點過分,交通面積太大,單邊走道凈寬:辦公≥1.3m,教室≥1.8m)

      (3)房間進深是面寬的兩倍以及以上(錯誤)

      (這是一個很容易犯的錯誤,特別是小房間。單個房間進深尺寸不得大于面寬的兩倍,不然房間光照太差,跟黑房間差不多)

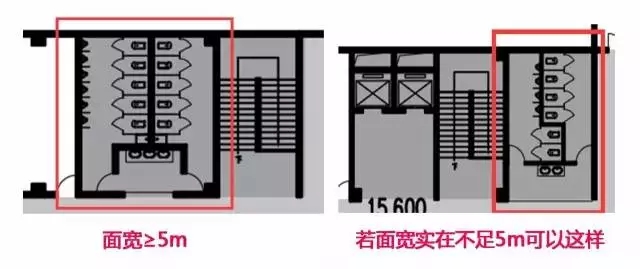

      (4)衛生間面寬不夠(錯誤)

      (公共建筑衛生間帶隔間蹲位的情況,面寬≥5m)



      7、關于結構:


      (1)平面沒有點柱網,也沒有表示剪力墻(大錯誤)

      (不要說你忘了點柱子了,老師聽不到你的這個解釋,另外,柱網最好對齊,不要太亂,異形平面盡量保證單個方向柱網對齊)

      (2)報告廳、多功能廳、會議室、教室等空間中出現柱子(大錯誤)

      (這些功能房間都需要保證每個角落的視線通暢,不允許出現柱子)

      (3)剪力墻結構單方向布置(錯誤)

      (剪力墻結構墻體承重,不再出現兩個方向的梁,單方向剪力墻沒有辦法抵抗另外一個方向的側推力)

      (4)大跨度結構結構高度不夠(大錯誤)

      (關于大跨度結構,考題中出現的頻率不高,但是如果出現,結構高度的大致計算必然是一個考點)


      8、關于面積:


      關于面積一般情況下閱卷老師不會太去計算,但是有些同學出現明顯錯誤是不正確的。

      (1)底層架空太多,面積卻不計入(錯誤)

      (架空高度超過2200,面積計入一半,架空太多勢必造成超面積的情況)

      (2)單個房間面積超過100㎡只開設一個疏散門(錯誤)

      (公共建筑房間面積大于50㎡的時候,多數時候都應該設置兩個疏散門,且兩個疏散門之間的距離≥5m。

      具體情況如下:

      ①托兒所、幼兒園、老年建筑,單個房間面積≥50㎡,需要設置兩個疏散口

      ②醫療、教學類建筑,單個房間面積≥75㎡,需要設置兩個疏散口

      ③其他建筑或場所,單個房間面積≥120㎡,需要設置兩個疏散口

      ④歌舞娛樂放映游藝場所面積≥50㎡,且經常停留人數≥15人,需要設置兩個疏散口

      只要≥50㎡,你就設置兩個疏散口就OK了;另外,走道盡端房間≤200㎡且室內任意一點到疏散門的距離≤15m,且疏散門≥1.4m的時候,可以只有一個疏散口。

      (3)面積≥100㎡的房間不布置家具(這個不能太算錯誤吧,最好布置)


      9、關于無障礙:


      (1)老年住宅不考慮坡道、電梯(大錯誤)

      (2)要求考慮無障礙的設計當中沒有無障礙衛生間(大錯誤)

      關于無障礙,一般公建多多少少都應該要考慮到,特別是入口坡道,題目中如果有強調無障礙設計的話就更不用說了,需要考慮以下四個方面:

      ①出入口坡道;②無障礙停車位;③電梯;④無障礙衛生間

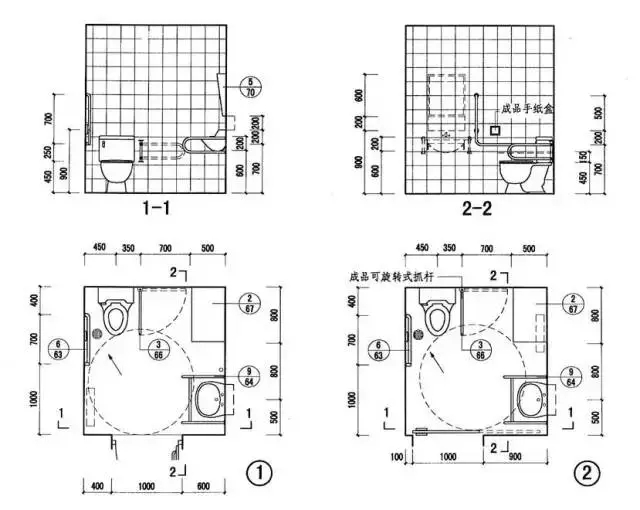

      附圖:無障礙衛生間尺寸圖


      (3)無障礙坡度太大(錯誤)

      (無障礙坡度是否太大主要體現在平面上坡的長度,一般情況下,室外坡度在1/8~1/12之間)


      10、關于圖面表達:


      剖面不表達梁以及柱子(錯誤)

      報告廳平面不表示起坡(錯誤)

      。。。。。。等等等等

      圖面表達要說起來可以講一天,細節很重要,該表達的要表達清楚

      快題設計常用尺寸

      (一)門的尺寸

      1、門高:供人通行的門2~2.4m;設備管井是1.5-2m。

      2、門寬:一般住宅分戶門0.9~1 m,分室門0.8-0.9m,廚房門0.8m左右,衛生間門0.7~0.8m。公共建筑的門寬一般單扇門1m,雙扇門1.2~1.8m,再寬就要考慮門扇的制作,雙扇門或多扇門的門扇寬以0.6~1 .0m為宜。管道并供檢修的門,寬度一般為0.6m。

      (二)建筑窗的尺寸

      1、窗高:一般住宅建筑中,窗的高度為1.5m,加上窗臺高0.9m,則窗頂距樓面2.4m,還留有0.4m的結構高度。在公共建筑中,窗臺高度由1.0~1 .8m不等,開向公共走道的窗扇,其底面高度不應低于2.0m 。窗臺高低于0.8m時,應采取防護措施。

      2、窗寬:窗寬一般由0.6m開始,也要注意全開間的窗寬會造成橫墻面上的炫光,對教室、展覽室都是不合適的。

      (三)過道

      1、過道寬:住宅中最窄的走道其凈寬不應小于0.8m,這是“單行線”,一般只允許一個人通過。規范規定住宅通往臥室、起居室的過道凈寬不宜小于1.0m的寬度。高層住宅的外走道和公共建筑的過道的凈寬,一般都大于1.20m,以滿足兩人并行的寬度。通常其兩側墻中距有1.5~2.4m。

      2、過道高:我們把過道的總高分成下面四個部分:①結構高度;②設備管線高度,一般在0.6m左右,視風管的截面、布置方式以及冷凝水管、自動噴淋水管的安排而定;③平頂?shù)臉?gòu)造高度,一般0.05m即可;④凈高,這是設計者要認真把握的尺寸,它是決定層高的主要因素之一。

      (四)陽臺

      建筑欄桿高度在多層建筑中不應低于1.0m,在高層建筑中,則不應低于1.1m。一般高層建筑盡量不設陽臺或?qū)㈥柵_封閉,這涉及到大風、大雨以及墜物傷人等諸多安全設置問題,可以在今后設計中多積累這方面的細節要求。

      (五)女兒墻

      一般多層建筑的女兒墻墻高1.0~1.2m,但高層建筑則至少1.2m,通常高過胸肩甚至高過頭部,達1.5~1.8m,應該注意的是在標定女兒墻高度時,要扣除隔熱保溫層及泄水坡升高的構造高度,在高層建筑中這個厚度往往達0.3m以上 。

      (六)樓梯

      1、樓梯扶手的高度(自踏步前緣線最起)不宜小于0.90m;室外樓梯扶手高不應小于1.05m。

      2、樓梯井寬度大于0.20m時,扶手欄桿的垂直桿件凈空不應大于0.11m,以防兒童墜落。

      3、樓梯平臺凈寬除不應小于梯段寬度外,同時不得小于1.l0m。

      4、樓梯應至少一側設扶手,梯段凈寬達三股人流時,應兩側設扶手,達四股人流時,應加設中間扶手。

      特別要注意的是不允許只設一級踏步,至少要兩級,另一個問題是當利用旋轉樓梯作疏散梯時,必須滿足踏步在距內圈扶手或簡壁0.25m處,其踏面寬不應小于 0.22m的要求。

      (七)電梯、自動扶梯

      簡單說來,住宅電梯的候梯廳深度應不小于電梯中最大一臺的轎廂深度,公共建筑,中乘客電梯則不小于電梯中最大臺的轎廂深度的1.5倍,多臺并列時還不應小于2.40m,多臺對列時,不應小于對列電梯轎廂深度之和,也不宜大于4.50m。病床電梯的規定與乘客電梯相似。此外,通向機房的通道、樓梯和門的寬度不應小于1.20m,樓梯的坡度不應大于45°,以便設備的通過和人員的通行。

      自動扶梯:1、梯級寬:目前有0.6m. 0.8m,  1.0m三種,視生產廠家不同其寬度還略有出入。

      2、傾角:一般有30°和 35°兩類;

      3、梯井寬度為:

      單梯:梯寬+0.6m +2×0.4m;

      雙梯:2(梯寬+0.6m) +2×0.4m,其中0.4m為梯側至井進之間距離。

      4、梯井長:層高/tanα+( 2.0~2.9m)+( 2.0~2.3m )是個不小的數字。α為梯段傾角。

      (八)浴廁

      有關浴廁的數據很多,考試中主要的有:

      1、廁所蹲位隔板的最小寬×深分別為外開門時0.9×1.2;內開門時為0.9×1.4。

      2、廁所間隔高度應為1.50~1.80m。

      3、淋浴間隔高度應為1 .80m。

      4、并列洗臉盆中心距不應少于0.70m。

      5、單側洗臉盆外沿至對面墻的凈距不應小于1.25m。

      6、雙側洗臉盆外沿之間的凈距不應小于1.80m。

      7、浴盆長邊至對面墻面的凈距不應小于0.65m。

      8、并列小便的中心距不應小于0.65m。

      9、單側隔間至對面墻面的凈距,當采用內開門不應小于1.10m,當采用外開門時,不應小于1.30m。

      10、單側廁所隔間至對面小便器外沿之凈距,當采用內開門時,不應小于1.10m,當采用外開門時,不應小于1.30m。

      (九)停車場

      有關停車場設計的數據很多,但快題考試中必要掌握的大體有以下幾種:

      1、汽車車型及基本尺寸:如小轎車以“桑塔納”為例:長4.55m,寬1.89m ,高1.41m,但設計時選用的標準車型尺寸宜為4.9m ×1.80m×1.60m。“面包車”以12座“三菱”為例,分別為4.39m ,1.69m,1.99m。大客車長度差別大,由7--12m不等,而寬度則多為2.5m、 4.0m。

      2、車位基本尺寸:我國垂直式停放時,其車位的長、寬和中間通道寬的尺寸分別為5.3m,2.5m和6.0m。

      3、通道的最小平曲線半徑:按“文件”規定,小型汽車為7.0m,中型汽車為10.5m,大型汽車為13.0m,鉸接車也是13.0m。

      4、最大縱坡(%):分為直線縱坡和曲線縱坡,一般小型汽車分別為15和12,中型汽車為12和10,大型汽車為10和8,鉸接車為8和6。同時,為了保證車輛行駛在變坡處不致與地面碰接,在該處往往設有“緩坡段”,我國規定緩坡長一般為3.6-6.0m,坡度為坡道縱坡之半。

      這里所講的縱坡系停車庫使用,不能與城市道路的縱坡限制混為一談。

      (十)餐飲建筑

      1、餐廳最低凈高:大餐廳平頂3.0m,異形頂2.4m;小餐廳平頂2.6m ,異形頂2.4m。

      2、加工間最低凈高:宜為3.0m。

      3、餐廳餐桌尺寸:

      (1)、方桌邊長850~1000mm ;

      (2)、圓桌直徑:4人桌,900mm;6人桌,1100mm;8人桌,1300mm;10人桌,1500mm;  12人桌,1800mm;

      (3)、座椅所占寬度:350~500mm:

      (4)、座椅與桌間空隙:100mm;

      (5)、桌間走道:單人寬600mm,雙人寬應不小于1200mm。

      (十一)辦公樓

      1、辦公室凈高: 一般不低于2.6m,設空調時可不低于2.4m。

      2、單面布置走道寬度一般為1.3~2.2m;雙面布置走道則1.6m ~2.2m。

      3、走道凈高不得低于2.1m。

      4、辦公室常用的開間、進深和層高:

      (1)、開間:3.0m、3.3m、3.6m、6.0m、6.6m、7.2m。

      (2)、進深:4.8m、5.4m、6.0m、6.6m。

      (3)、層高:3.0m、3.3m、3.4m、3.6m。

      (十二)觀眾廳

      演出性建筑涉及數據很多,應當掌握的是觀眾廳中幾個主要數據:

      1、觀點高度:電影院是銀幕下沿:劇院是大幕投影線中點距地面0.6~1.1m處。

      2、舞臺高度:劇院之舞臺高,當采用鏡框式舞臺時為0.6~1.1m,當采用突出式舞臺或鉆式舞臺時為0.15~0.6m。

      3、視線升高值(視高差):每排采用0.12m時,視線無遮擋:每排采用0.06m時,座位要錯開排列,且視線有部分邊區受遮擋。

      4、排距:長排法0.9~1.05m;短排法0.78~0.80m。

      5、座椅扶手中距:硬椅0.47~0.50m;軟椅為0.5~0.7m。

      6、座椅排列:短排法雙側有走道時不超過22個,單排有走道時不超過11個,長排法雙側有走道時不超過50個。

      7、走道寬:首排與舞臺前沿距離應>1.5m,突出式舞臺應不小于2.0m。其余走道按每負擔片區的觀眾數每100人0.6m計算,且邊走道不小于0.8m,中間走道排距以外及縱走道不小于1.0m,長排法邊走道不小于1.2m。

      8、走道縱坡:1:10~1:6,大于1:6時,應做成以0.2m高臺階。

      9、坐席地坪高于前面模走道0.5m時或坐席側面臨有高差之縱走道或梯步時,應設欄桿。

      (十三)旅館客房

      1、客房

      (1)、凈高:有空調時不小于2.4m,無空調時不小于2.6m。利用玻屋頂內空間作客房時,應至少有8平方米的范圍,凈高不小于2.4m。

      (2)、客房內走道寬度應不小于l.lm。

      (3)、客房門洞寬度一般不小于0.9m,高度不小于2.1m。

      2、客房衛生間

      (1)、衛生間地面應低于客房0.02m。

      (2)、凈高大于2.1m。

      (3)、門洞寬不小于0.75m,凈高不小于2.lm。

      3、標準層

      標準層公共走道凈高>2.1m。

      且標準層公共走道寬度:單而走廊為1.2~1.8m ;雙面走廊1.6~2.1m。

      十四、地下停車庫

      車庫的類型很多,有單層,多層甚至還有高層的。目前高層建筑的地下多建有小車停車庫,這類停車庫除消防、交通、人防等專業對它有特定要求外,在建筑設計中有幾個關鍵數據應當掌握:

      1、柱間凈距:地下車庫柱網的決定要與停車方式密切配合,要保證一車輛能自如的轉彎停泊和開出,以

      小轎車、面包車為例,柱間凈距分別為:停二輛者5.4m ,停三輛者7.8m。

      2、凈高:室內有效高度應為最大汽車總高加0.5m,但不小于2.5m、滿足對單層或底層車庫的要求,地下

      車庫可以參考。

      值得注意的是,地下車庫通常設有風管和自動噴淋的水管、水喉,結構高度也是比較大的,設計時應通過

      道凈高的控制那樣,保證凈空尺寸。因此,高層建筑的地下車庫的層高往往大于3.6m ,要精心安排,以

      求得最佳尺寸。該尺寸不但影響造價,而且對上下坡道的建設也是關系極密切的。

      十五、商店

      1、層 高:底層一般5.4~6.0m、樓層一般4.5~5.4m

      2、柱 網:要配合營業行為特點,一般柱距:

      W=2×(標準貨架寬0.45m十店員通道寬0.90m標準柜臺寬0.60m+購物顧客寬0.45)+顧客行走寬0.60m×顧客股數

      3、普通營業廳內通道最小凈寬:

      (1)、通道在柜臺與墻或陳列窗之間宜為2.2m;

      (2)、通道在兩個平行柜臺之間:

        柜臺長度均小于7.5m時,宜為2.2m;

        柜臺長度若為7.5m~15.0m時,宜為3.7m

        柜臺長度若大于15.0m時,宜為4.0m ;

      (3)、通道一端設有樓梯時,宜為上下兩梯段之和加1.0m;

      (4)、柜臺邊與開敞樓梯最近踏步間距4m, 且不小于梯間凈寬。

      4、營業部分公用樓梯梯段凈寬不小于1.4m,踏步高不應大于0.16m。踏步寬不應小于0.28m。
