像將軍山醫院這么大規模的醫院按照正常情況大概需要2-3個月才能完成設計。醫院設計本身就很復雜,本次設計的貴州將軍山醫院為新冠肺炎傳染病醫院,在設計難度上遠高于普通醫院,加之疫情考驗,時間要求非常緊,在不到半個月的時間內項目要保質保量的投入一期使用,對整個設計團隊而言是一個巨大的考驗,我們團隊接受了考驗,并完成了這次艱巨的任務。在整個設計過程中,我們設計借鑒了火神山、雷神山醫院的建設經驗,以國家相關規范為基礎,因地制宜,從實際出發,在案例參考上得到發揚。
針對此次設計,小編專門采訪了各個專業的老總,請各專業老總分別給我們介紹一下將軍山醫院設計的特點:
據貴陽市建筑設計院結構專業總工程師賴晗先生介紹:
結合工程工期、建筑使用功能及質量要求,本項目大量采用裝配式構件、裝配式結構(鋼結構和成品集裝箱)組合而成的整體建筑,同時為配合現場施工工期及裝配式建筑安裝的特性采用了水泥穩定碎石層的地基處理方案, 將軍山醫院在結構工程方面有以下兩個特點:
(一)、裝配式建筑:

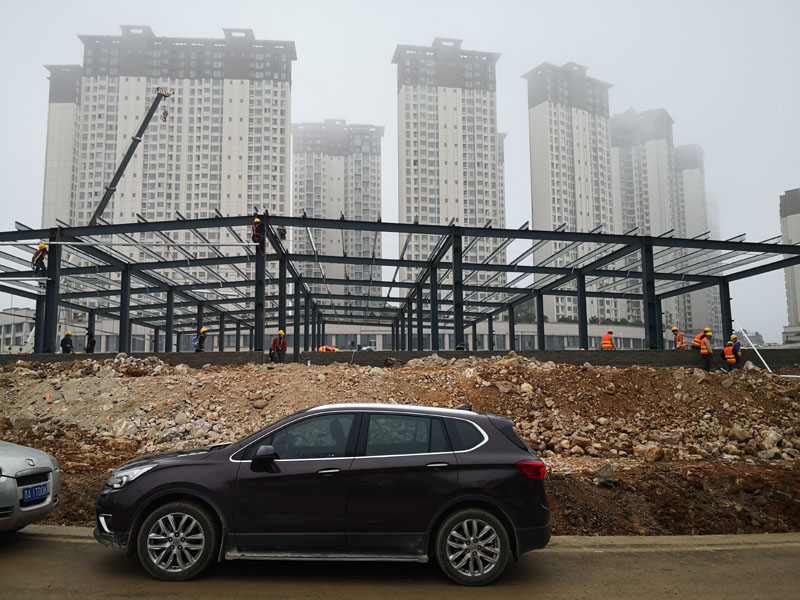

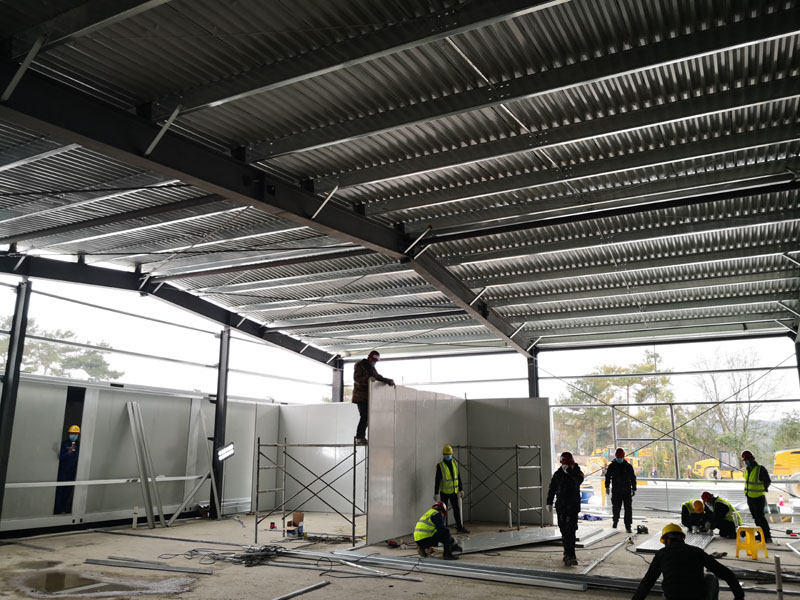

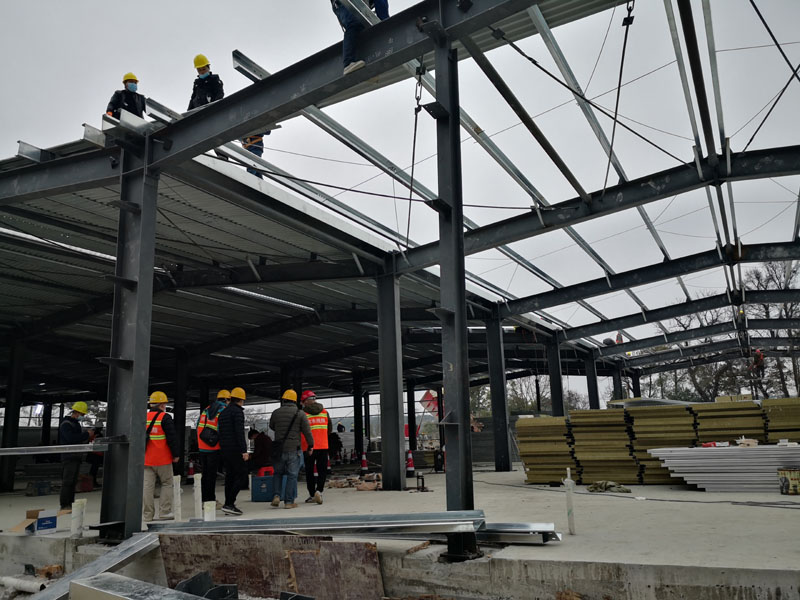

1、為滿足建筑使用功能要求,醫療區的ICU病房以及生活區的食堂部分采用裝配式鋼結構形成大空間,內部隔墻采用裝配式構件靈活布置,做到標準化、集約化和快速化。
1.1、鋼結構是天然的裝配式建筑,可將大量現場作業工作轉移到工廠進行,在工廠加工制作好建筑用構件和配件(如梁、柱、樓板、墻板、樓梯等),運輸?shù)浇ㄖ┕がF(xiàn)場,符合產業政策,同時也是現代工業化生產方式的代表;
1.2、大量主體鋼結構構件在工廠制造,可較好的保證加工質量,減少現場由于不定因素或趕工引起的質量問題;
1.3、采用標準化設計、工廠化生產、裝配化施工的方式,現場同步施工基礎,各施工流程同步進行,大量的節約了時間。同時,主體結構安裝完畢后,不需要進行結構養護即可開始建筑裝修、機電安裝,即可隨主體施工同步進行;
1.4、由于主要鋼結構構件在工廠制作,現場裝配式安裝,對環境影響小,所采用的材料都是可再生型的材料,且產生的建筑垃圾、建筑污水、煙塵很少。本次項目采用鋼結構也是一種綠色環保型建筑的應用。
1.5、主體結構采用鋼結構,柱跨較大,且層高較大,滿足建筑靈活布置的要求,同時也為建筑后期改造預留條件。
1.6、主體結構采用鋼結構,維護采用壓型鋼板,其優點是自重輕,對現場基礎承載力要求較低,采用常規淺基礎或人工地基處理即可滿足要求,可有效節約基礎費用和施工時間。

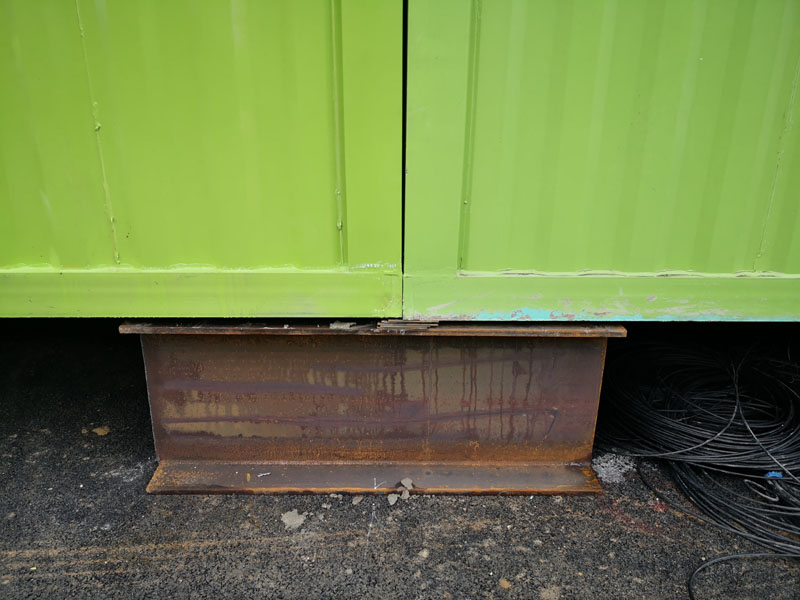

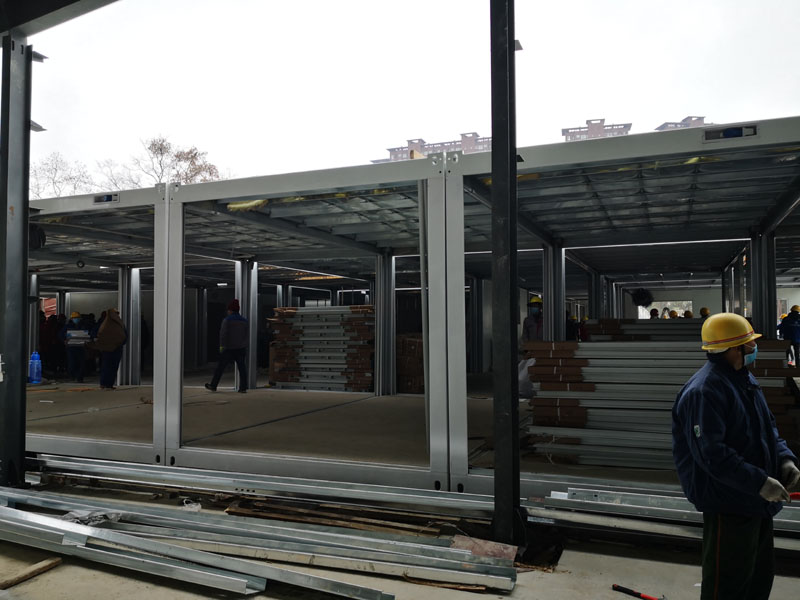

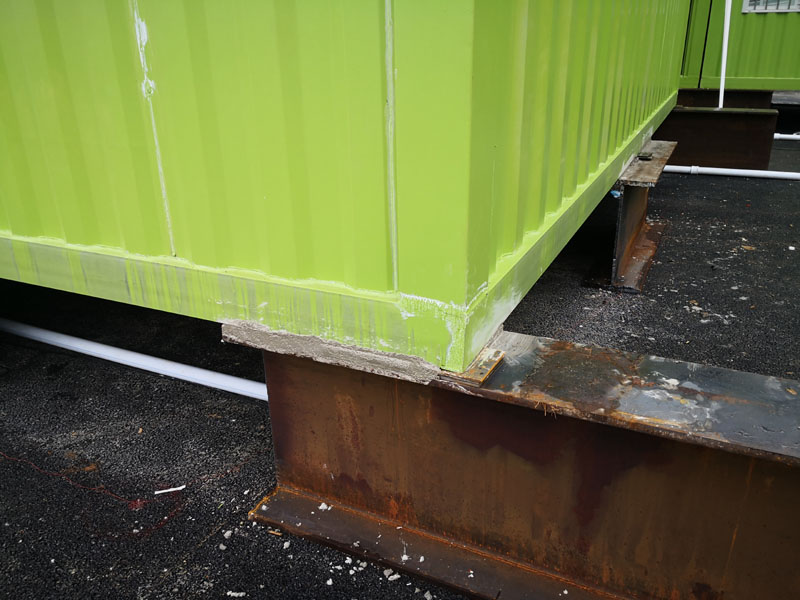

2、病房區采用裝配式構件及裝配式結構(成品集裝箱)組成的裝配式建筑,方便了后期建筑構件安裝及設備安裝,使各工序可交叉作業,縮短整體工期。

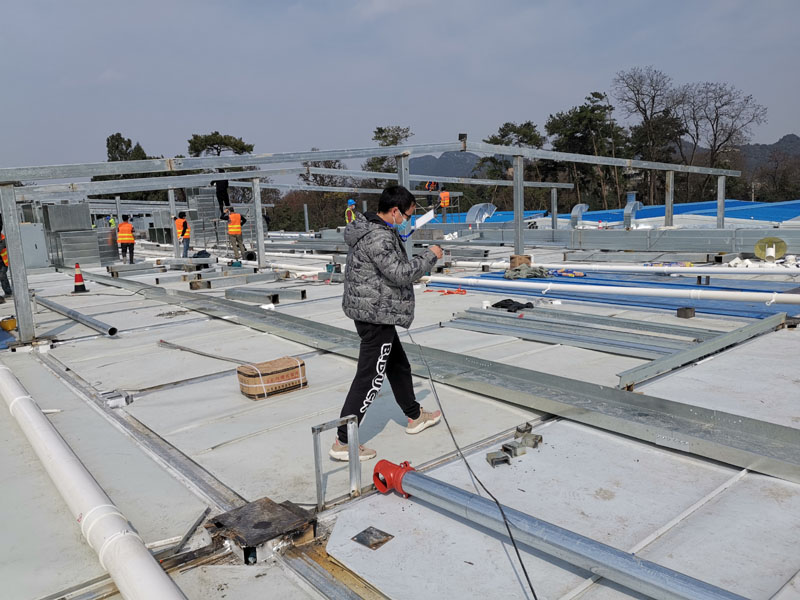

3、病房區大量采用成品集裝箱拼裝而成,為防止病房區集裝箱頂新開洞口及集裝箱間縫隙的防水封堵在使用過程中出現漏水情況,在修建過程中又在病房區集裝箱頂增設輕鋼人字形雨棚屋架來防止后期使用過程中的病房區內漏水情況的發生;
4、本項目是裝配式構件以及由裝配式結構組成的裝配式建筑,在整體建筑中的一次應用和探索。

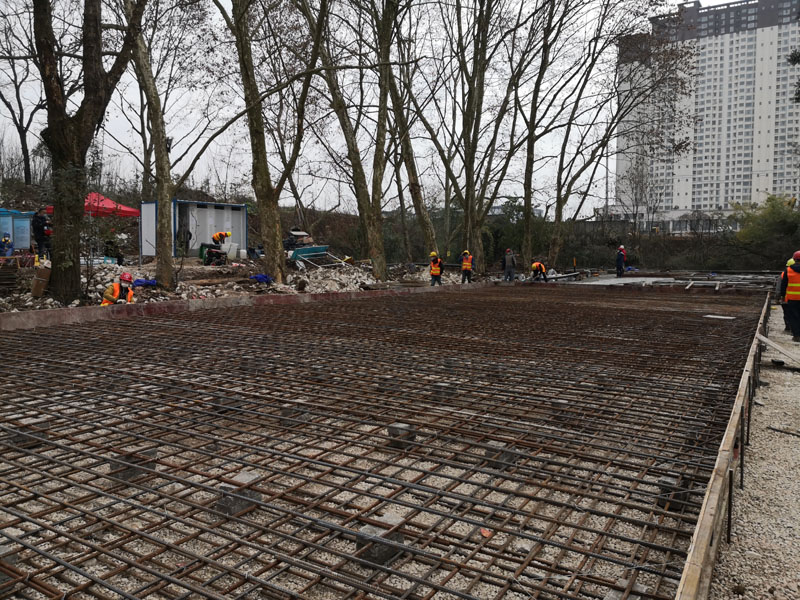

(二)、地基處理:

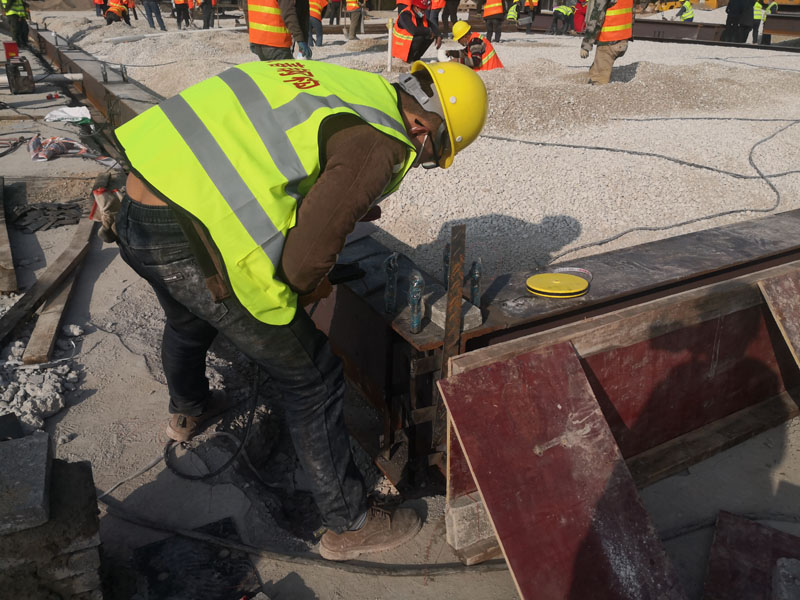

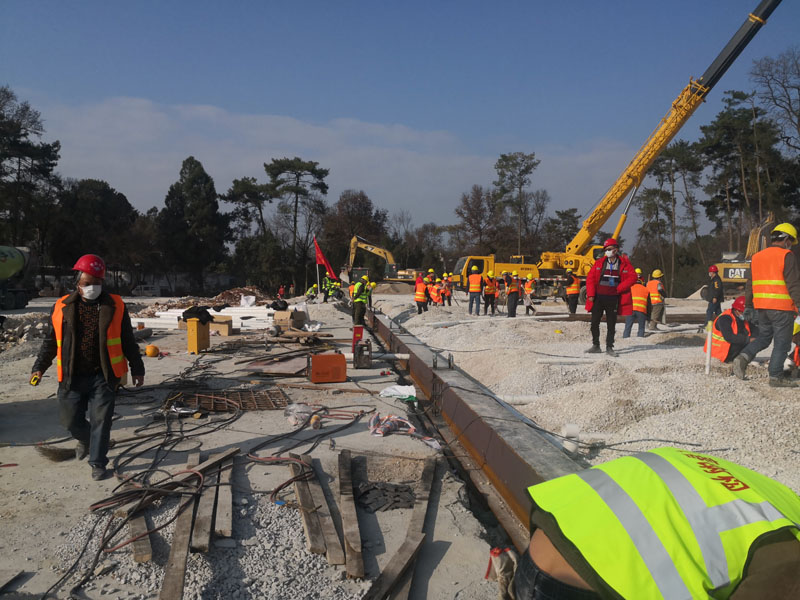

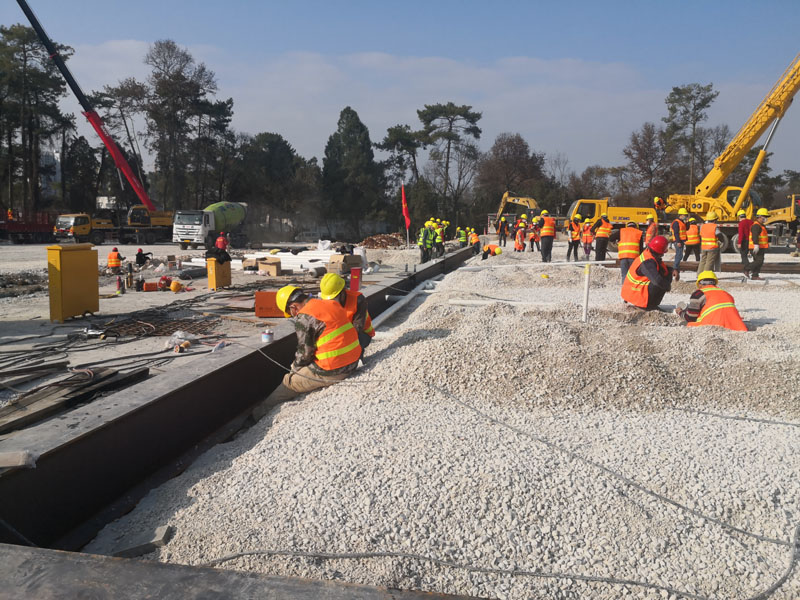

1、水泥穩定碎石層地基處理方法與裝配式結構施工工藝及工期可有效配合。
2、前期施工快捷,強度提高快,通過機械壓實即可在短期達到5MPa的強度。
3、前期具備一定的柔性,可協調裝配式建筑安裝的工藝,后期板結性較好,滿足裝配式建筑的承載力和變形要求,符合應急項目的各工序交叉作業的工程特性。
4、水泥穩定碎石層具備一定隔水性能,結合防滲膜的做法,更好的滿足傳染病醫院對環境保護的要求。
