據貴陽市建筑設計院總經理/電氣總工程師俞明江先生介紹：

本次設計時間非常緊張，項目對供電可靠性要求高，且用電設備種類繁多、用電功率大，電力負荷幾乎按建筑空間均勻分布，對線纜用量需求多，設計過程中還需考慮各系統的功能性、通用性和施工便利性，很多產品型號、參數和系統類型需要根據產品就地庫存、各大廠商捐贈產品設備型號、現場采購等幾方面進行調整，選型盡量避免因設備采購困難、施工工藝復雜、施工技術人員短缺等因素影響工程交付時間。例如，病房呼叫系統，本次設計采用了系統結構簡單、施工布線工程量少、系統調試及維護方便的模擬系統。

弱電智能化各系統點位還要結合ICU工藝設計和設備需求進行設計，爭取一次設計到位，避免后期調整和修改。

此次將軍山醫院設計在電氣設備工程方面具有以下五個的特點：

一、供配系統

將軍山醫院作為貴州省新冠肺炎救治中心，供電按傳染病醫院標準設計，電源按2路市電+柴油發電機組配置。為實現施工的方便快速，分析相對穩定的病房模數按變壓器兩臺630KVA，兩路電源一組設計，同時工作，互為備用。一臺柴油發電機組與兩臺變壓器對應配置。

低壓配電采用分區放射式，配電裝置采用標準化XL21動力柜，所有場所電力電纜采用封閉式鋼制橋架敷設，分支導線采用半硬質塑料線槽敷設。

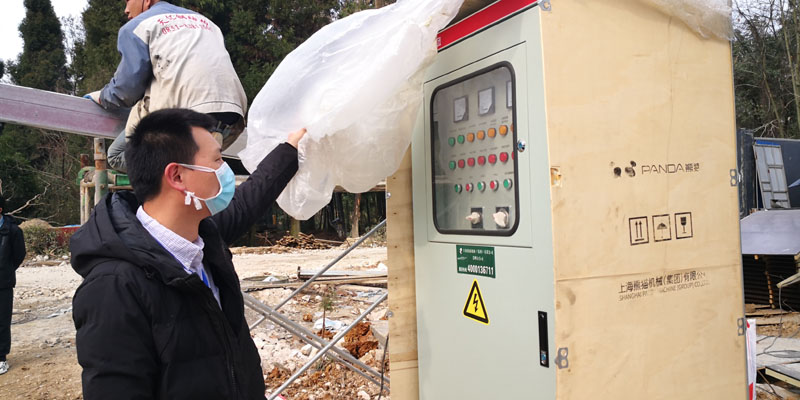

電氣設備控制，優先采用設備配套控制柜(供水、污水處理、雨水處理設備)，對各類風機，采用CPS控制器做控制系統，按設備分布情況設集中與分散控制相結合，力求結構簡單、邏輯清晰。

電氣安全采用等電位、漏電保護措施，配電系統PE線在各級配電箱處做一次重復接地，與建筑金屬構件連接，病房照明箱進線采用漏電保護；接地安全采用總等電位聯結、局部等電位聯結。

二、電氣消防措施方面設計了消防專用配電系統，火災自動報警及聯動控制系統及集中電源集中控制應急疏散照明系統。

三、醫療專項系統配置以減少醫患接觸為基本原則。主要包含：醫護對講系統，病房探視系統，遠程會診系統等。

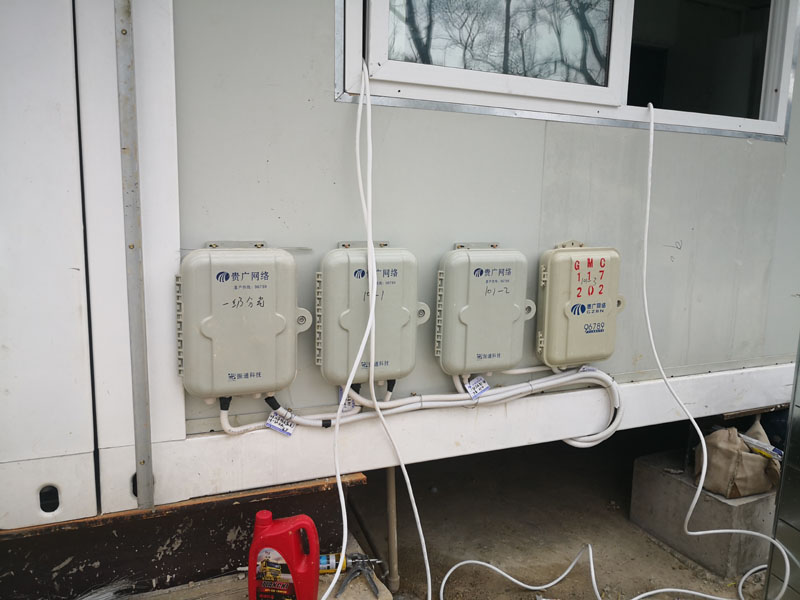

四、通用信息設施：有線信息點及無線WIFI；電視系統；病床床頭設備設置不少于兩個內網信息插座，方便后期醫療設備；各醫護辦公室、護士站不低于每工位1個內網點+1個外網+1個語音的信息點位標準。

五、施工管線優化。本次工程中一層的較大管線橋架，利用地板下架空空間敷設，錯開與室內其余工種施工作業面，二層由土建一次安裝管綜層，有效節省了機電施工時間。
