      貴陽市建筑設計院成果|貴州省市政道路首次采用預制裝配式箱涵建設
      2020-06-23

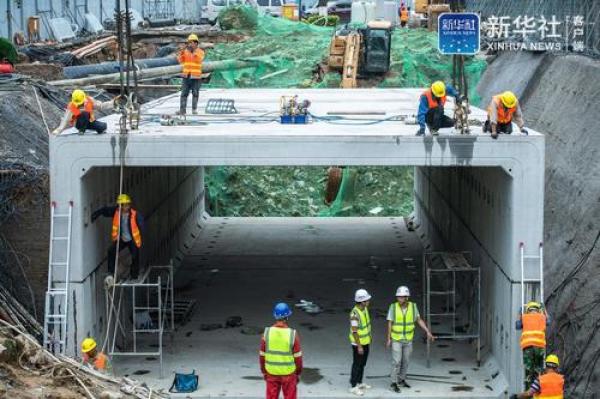

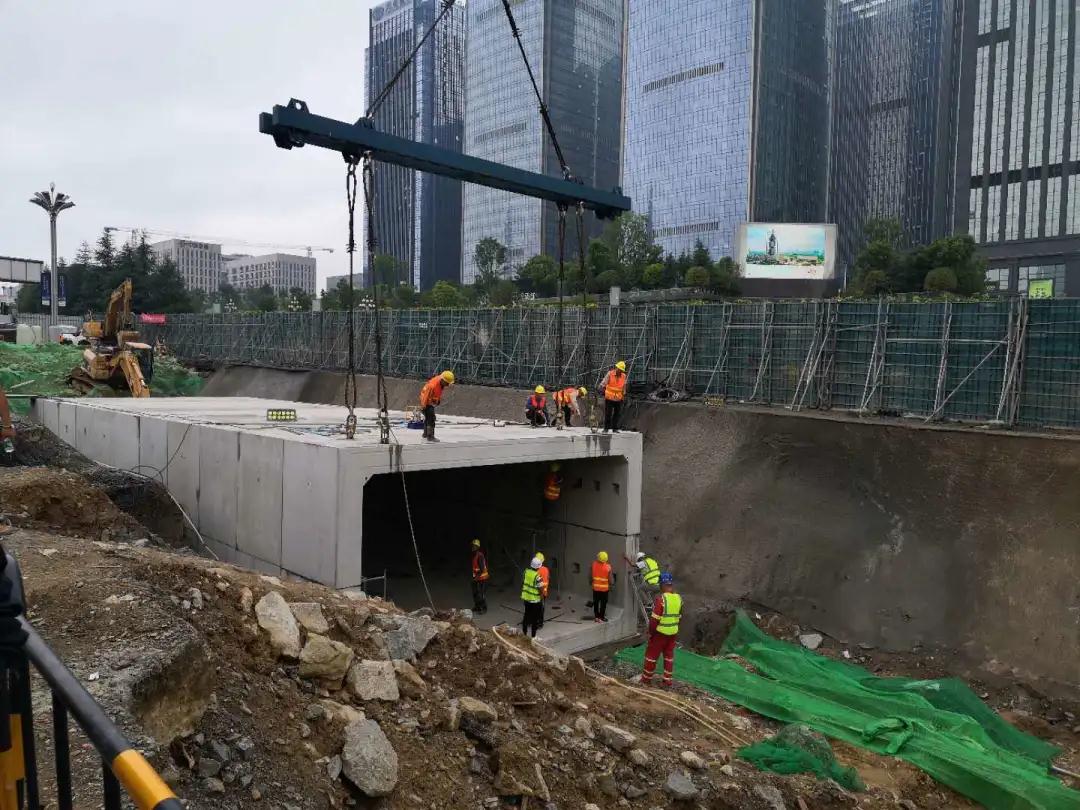

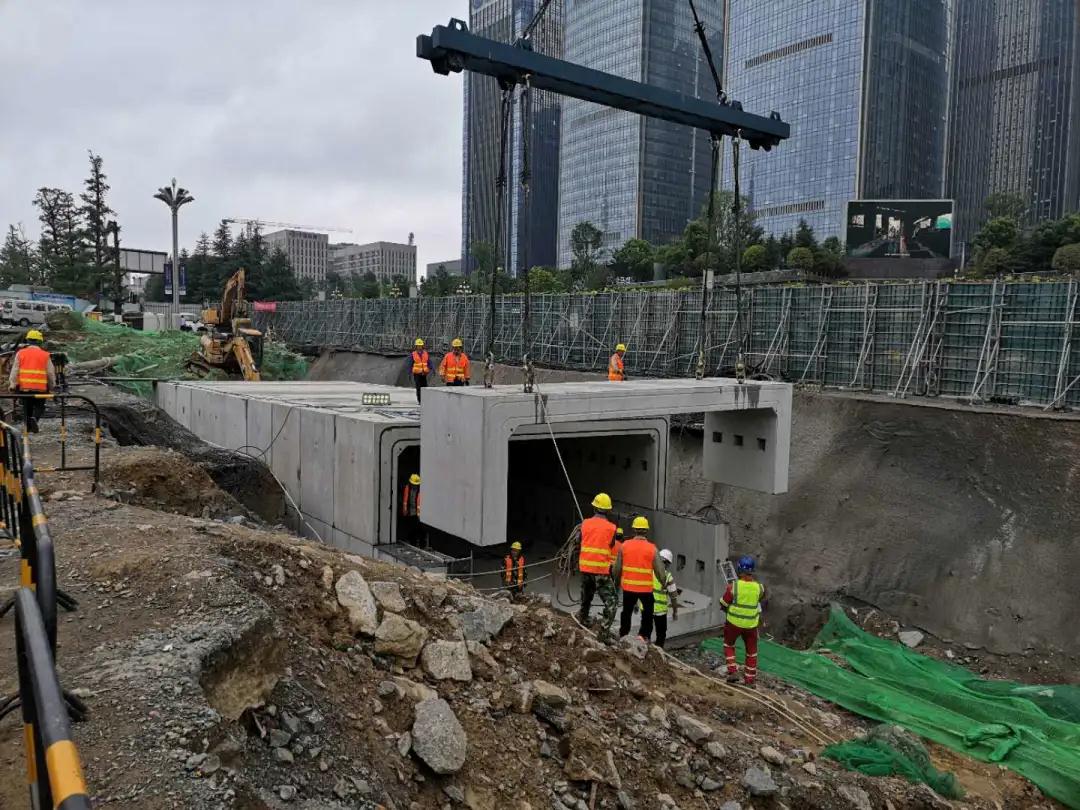

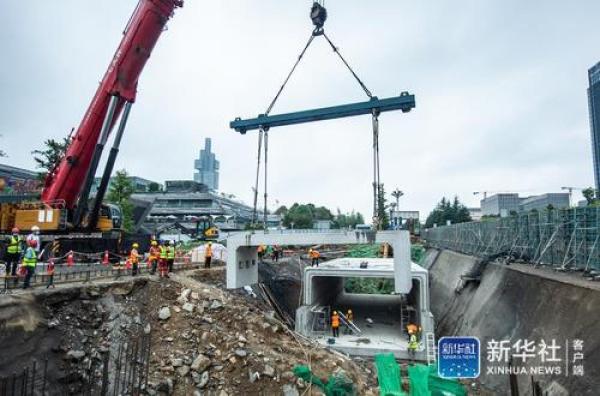

      6月19日,隨著云上方舟板塊第22個裝配式預制構件吊裝完成。林城東路與長嶺北路交叉口地下通道項目建設再次取得重大進展。








      項目背景

      本項目位于貴陽市觀山湖區林城東路與長嶺北路十字交叉口,同為軌道交通1號線與4號線交匯處,屬于貴陽新城區會展城、金融城繁華地帶核心區域。按照《貴陽市中心城區控制性詳細規劃(總則)——觀山組團》, 實施“大數據、大金融、大生態”三大戰略,不斷完善“政治、經濟、文化、金融、交通中心”五大功能,將觀山湖區建設成為貴陽市公平共享創新型中心城市核心區。建設本項目對完善觀山湖區配套基礎設施有著重要作用。




      同時,隨著時代的發展,人們對生活質量、居住環境、出行方便更加重視,完善觀山湖區核心商圈的市政、交通配套設施的需求已顯得越來越迫切,加快本項目建設已迫在眉睫。


      項目概況

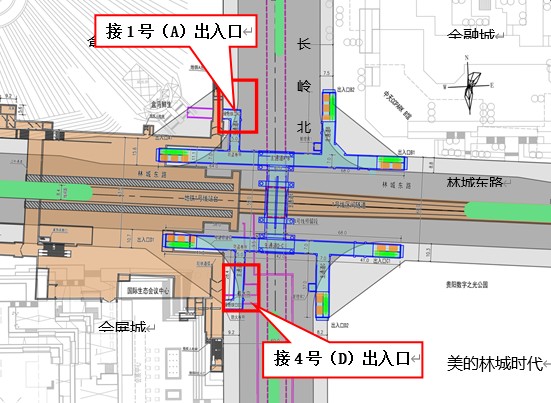

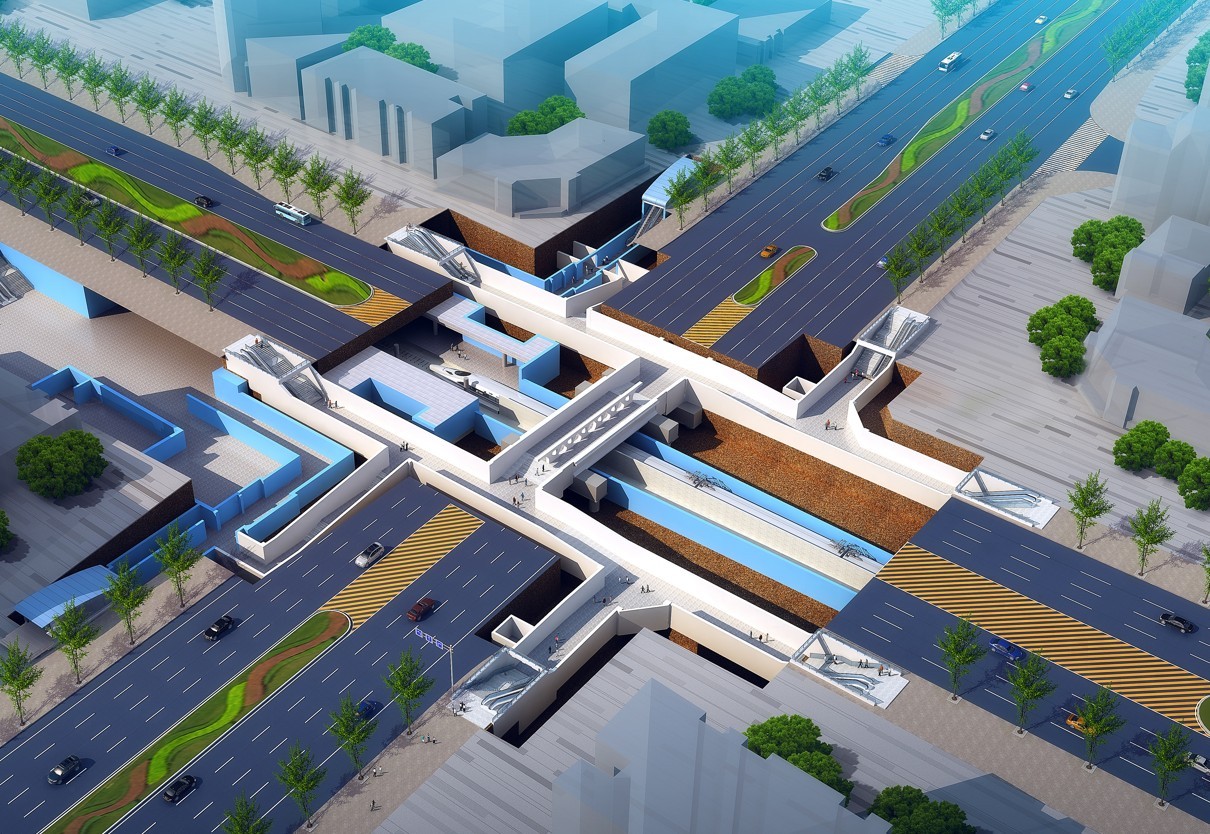

      本地下通道位于貴陽觀山湖區林城東路與長嶺北路交叉口,為解決交叉口區域人行過街、地鐵乘坐和服務周邊商業而修建。新建人行地下通道主通道總體采用“工”字形布置,共新建6個出入口,西側接入軌道1號線站臺2個出入口通道,形成交叉口區域的互連互通。




      主通道全長約364米,包含5米、7米、10米3種寬度。其中跨軌道1號線區間隧道的通道寬度為10米,長約42米;與軌道站臺連接通道的寬度為5.0米,寬度與站臺出入口通道保持一致,總長約70米;其余主通道均采用7米寬度,總長251米。出入口梯道全長約100米,寬7米??偨ㄔO(shè)面積約3920平方米。設計人行通行凈空≥2.5 米。設計荷載采用人群荷載:3.5KN/㎡,汽車荷載:城-A 級。




      項目特色


      創新采用裝配式設計,貴州裝配式地道試點工程




      為響應國家的裝配式的推廣,提倡綠色環保建設,同時縮短工期減小對交通的影響,經與建設單位討論,本項目7m寬主通道采用現澆+裝配式結合的施工工藝,部分7m寬主通道標準段采用裝配式工藝。

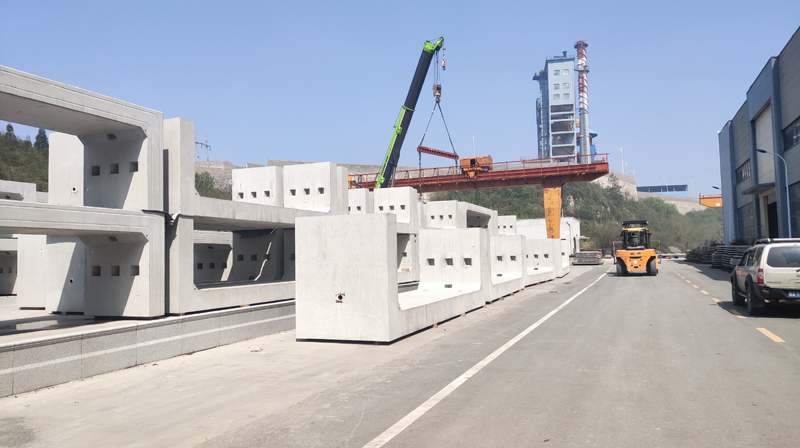

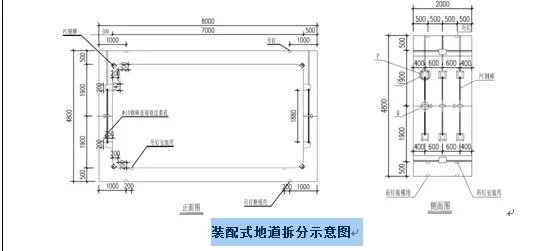

      根據結構受力特點和施工方便,構件采用上下對稱拆分。同時,為合理控制構件重量,縱向拆分長度為2m,以便將構件重量控制在30t以內,便于吊裝。

      每個節段拆分為上下兩個構件,采用預應力張拉連接,上下構件之間安放橡膠條,在預應力和自重作用下壓縮橡膠條,確保接縫位置良好的防水抗?jié)B性能。








      平面布置合理,能考慮與國際生態會議中心地鐵站臺連接和預留4號線、遠期地下空間開發接口。




      貴陽市軌道交通1號線一期于2017年12月底開通,項目所處位置位于國際會展中心站附近,四個通道出口全位于項目西側,本地鐵站遠期為與4號線換乘站,本項目建設充分考慮與軌道交通4號線的關系,為期預留足夠的空間。

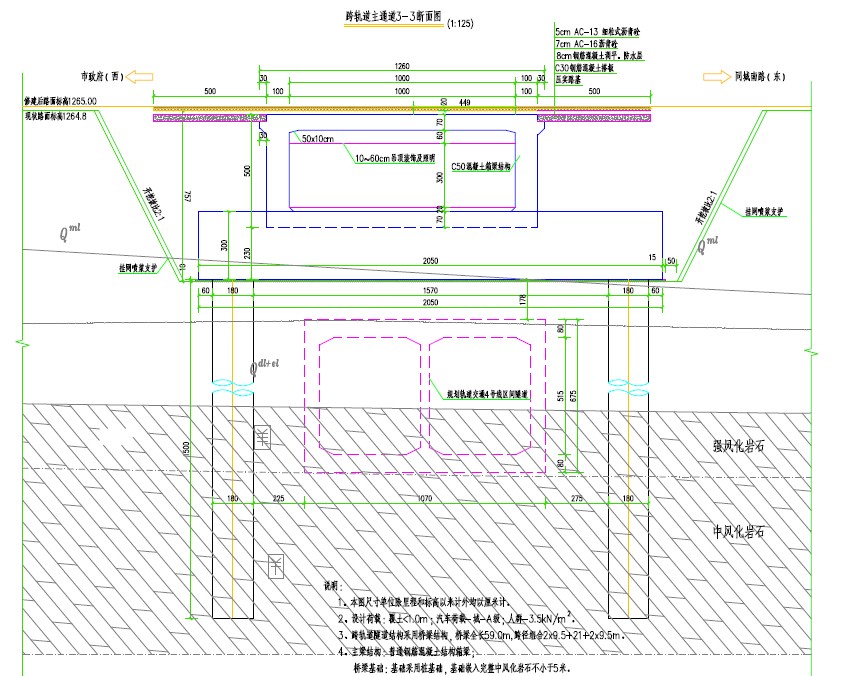

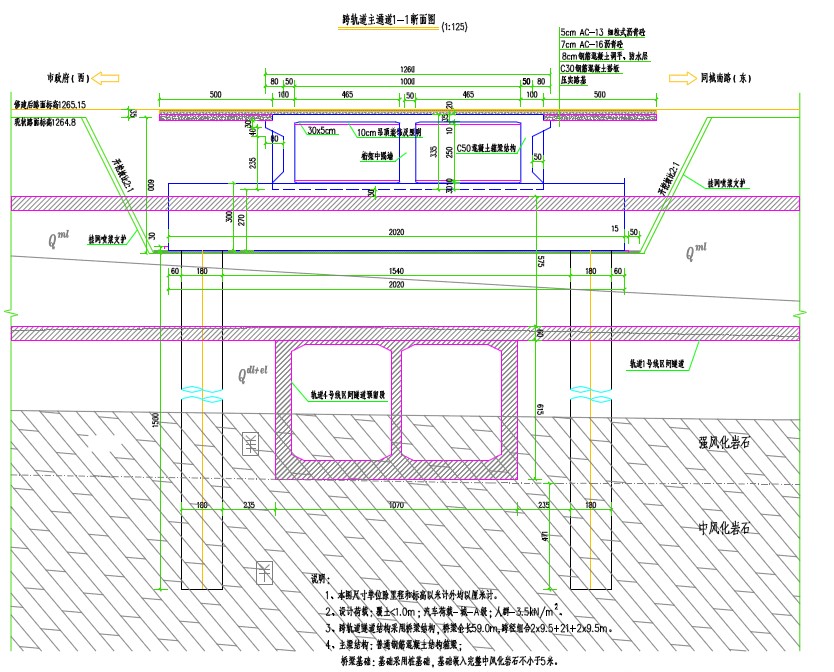

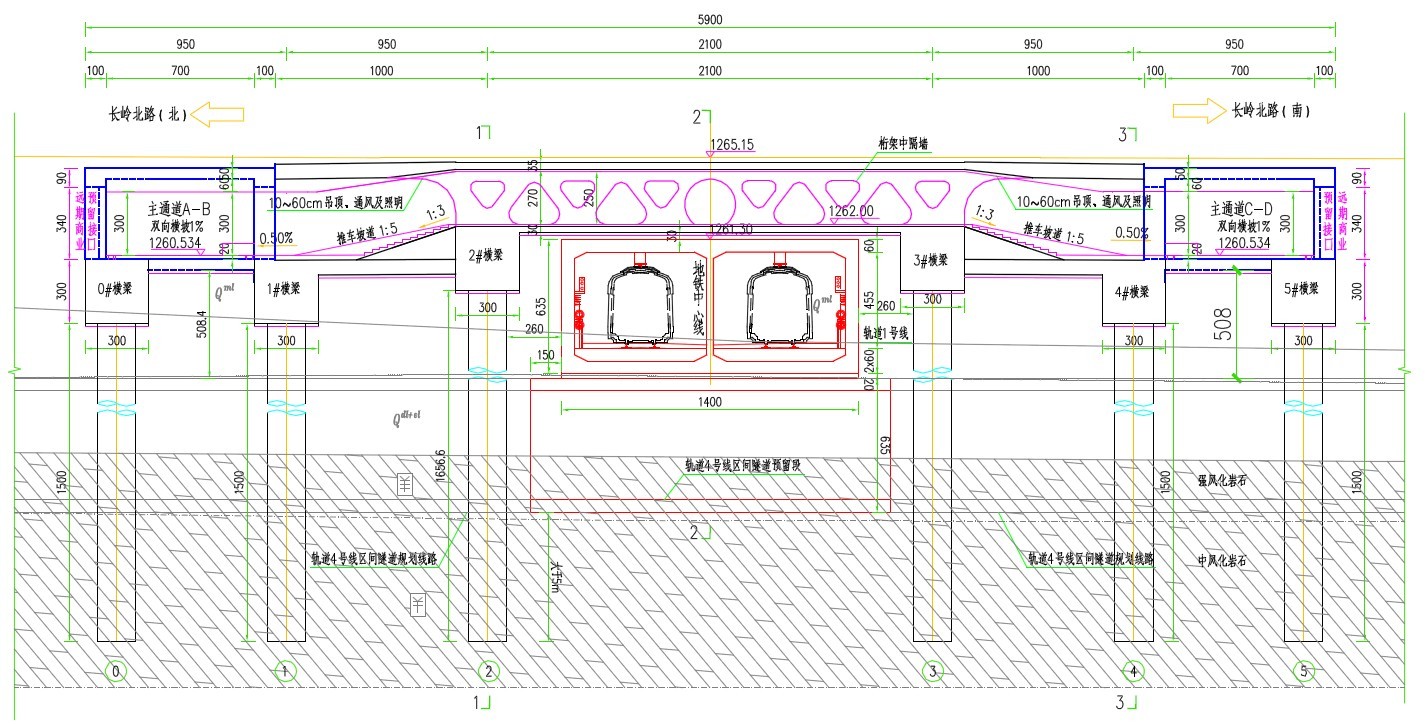

      新建人行地下通道跨軌道區間隧道段采用10m寬度,為減少結構高度,采用雙孔斷面;為提高建成后的使用安全性,跨軌道結構采用暗埋橋梁結構形式,結構具備承擔自身重量和路面荷載的能力。





      裝修方案設計創新美觀




      地下通道3 (2).jpg

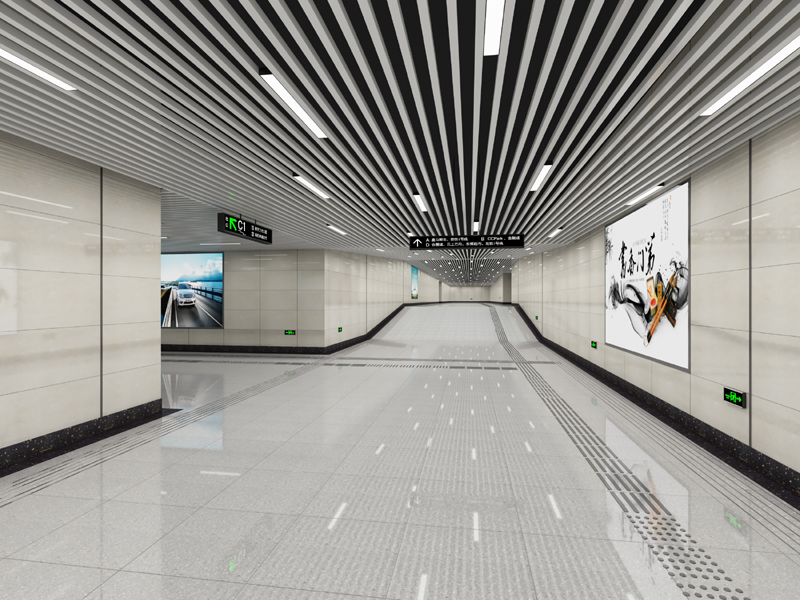

      地鐵因為空間寬敞,采用的是工業風的鋁格柵吊頂,本項目是采用的鋁方通吊頂,兼具通風和裝飾功能,為提升我們視覺的延展性和提高通風效率,鋁方通采用縱向布置。


      地下通道2 (3).jpg

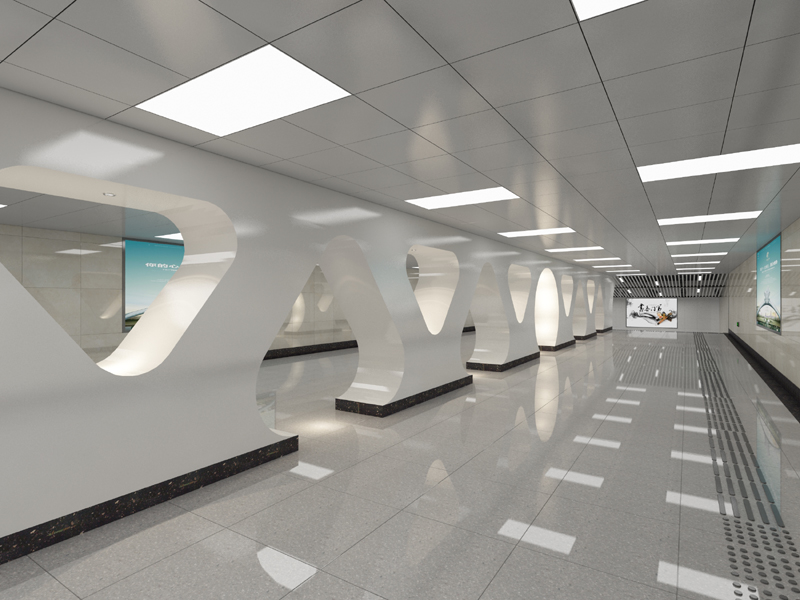

      照明采用間隔零星布置條燈,與鋁方通協調而不失精致。照明設置時控和不同照度的智能控制系統,滿足多種使用條件和綠色節能??绲罔F通道為本項目設計的難點,桁架中隔墻采用亮面白色,搭配多彩燈光,營造簡約華麗視覺效果
