      “水滴” 屋頂|天津澤信展示中心
      2020-07-22

      天津澤信展示中心

      睿風設計



      該項目位于蜿蜒的永定河支流旁。在一片無邊無際的草地上,外部空間沒有明確的界定,建筑與空間的關系是一種自然產生的飄浮感。

      設計從屋頂開始,我們試圖用象征性的建筑語言來與歷史環境建立聯系。

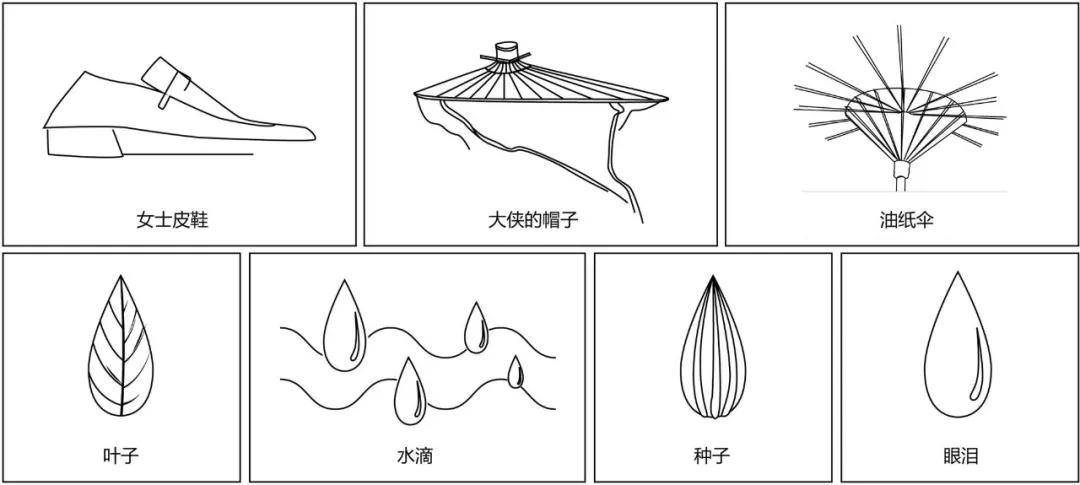

      設想著一個晶瑩剔透的水滴,靜靜地溶入蜿蜒無盡的長河。然而,隨著敘事的漸漸展開,隱喻的多義性也隨之產生。



      多譯性

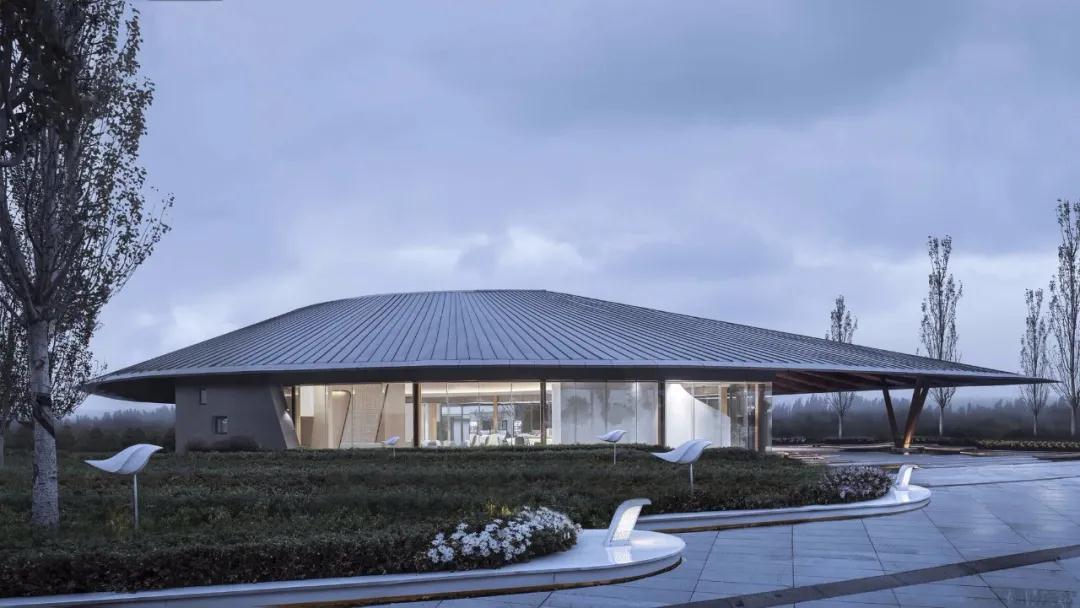

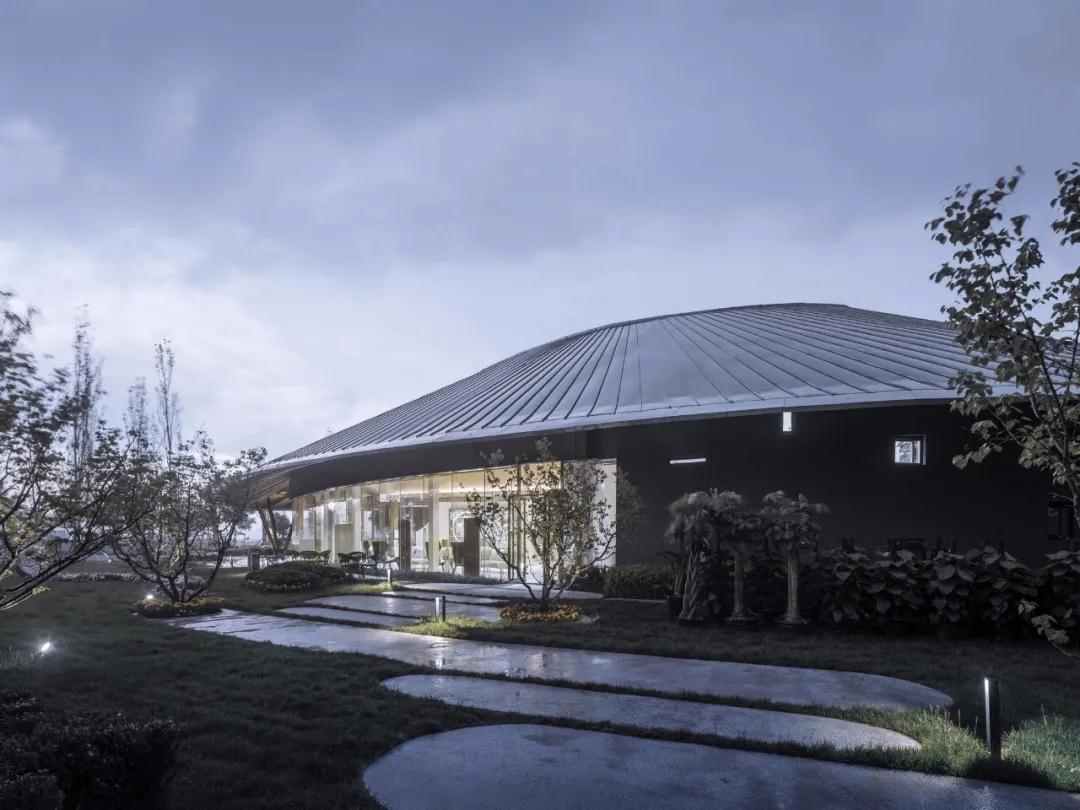

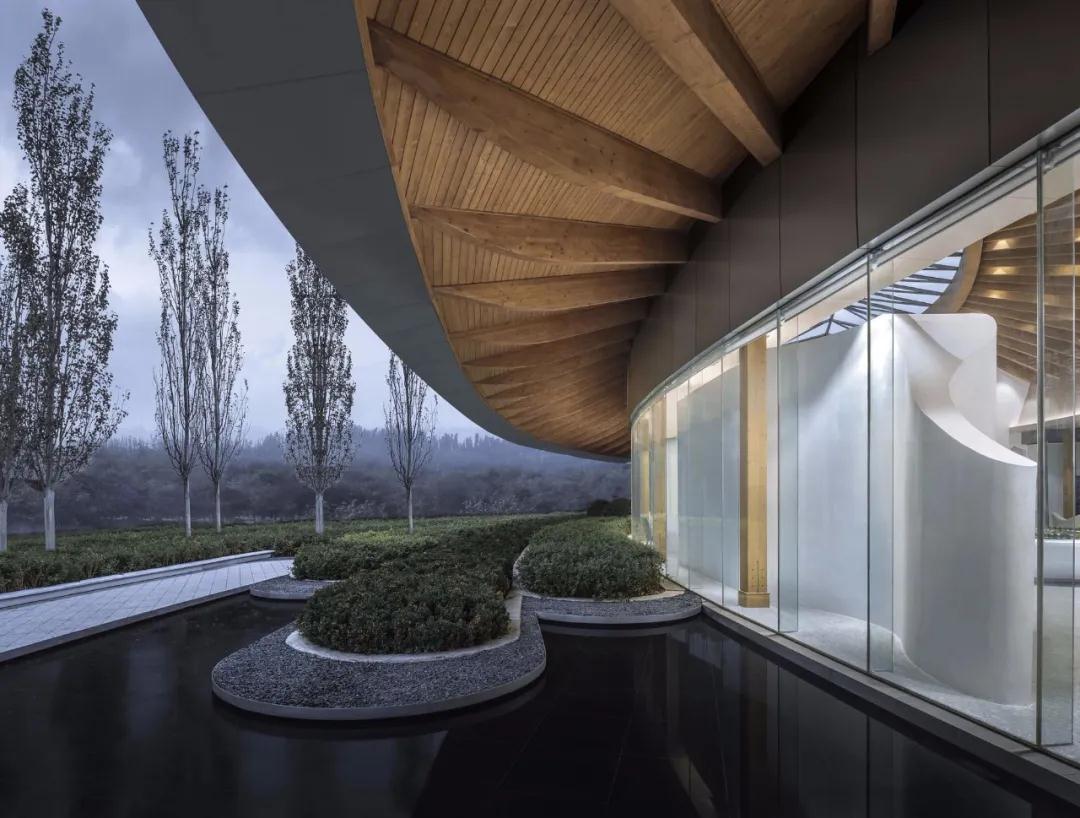

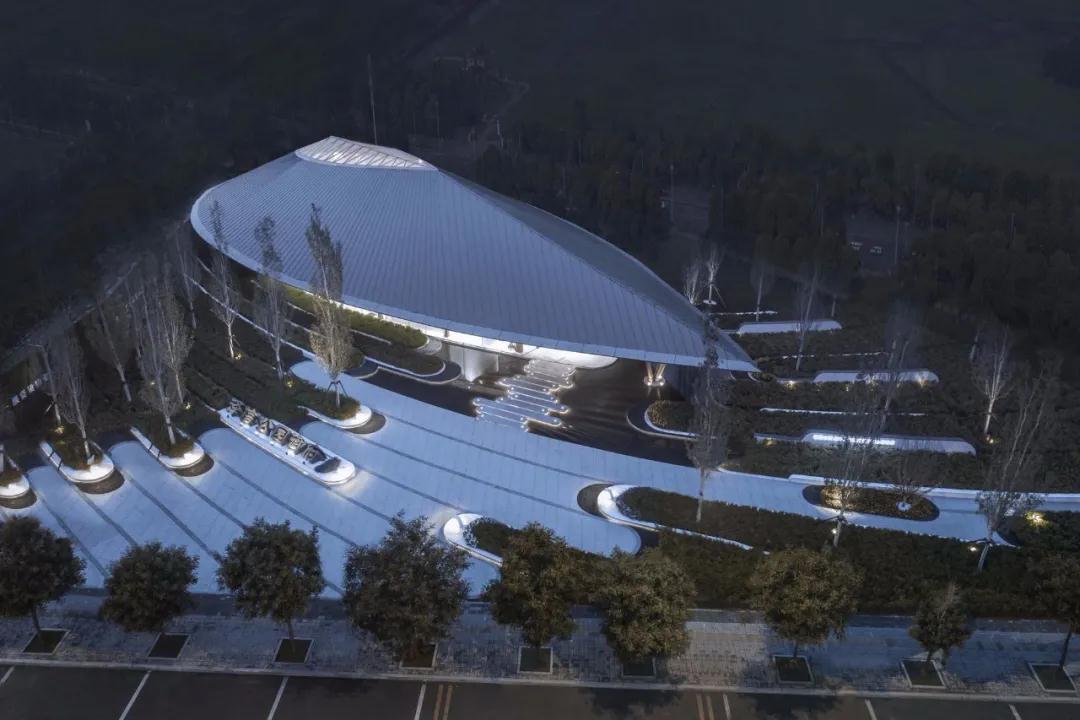

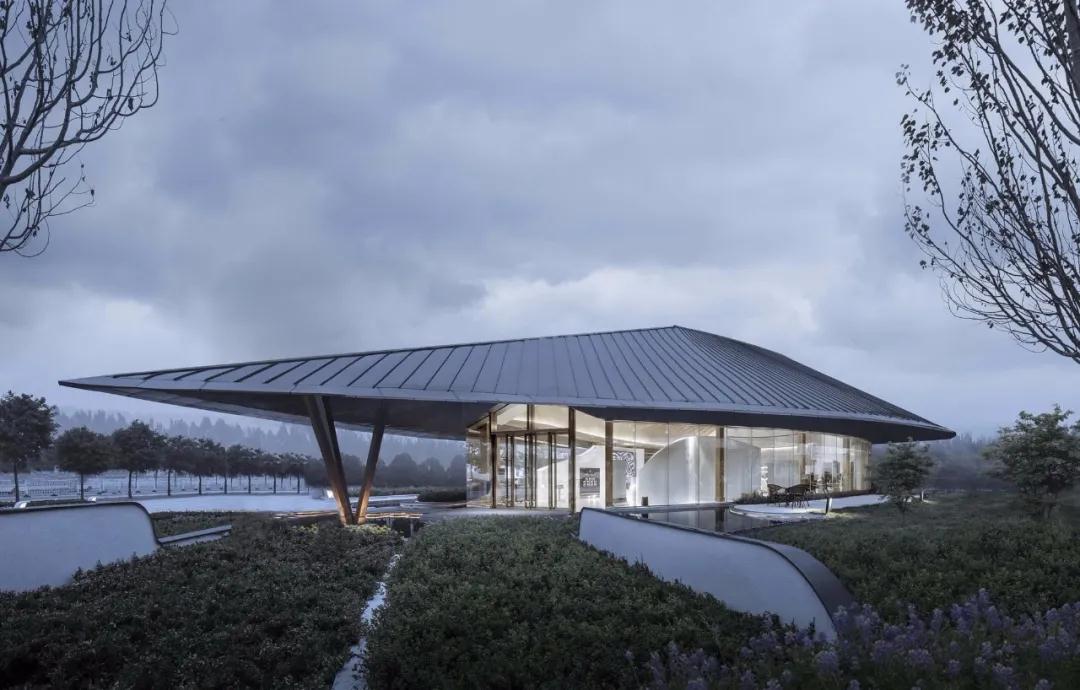

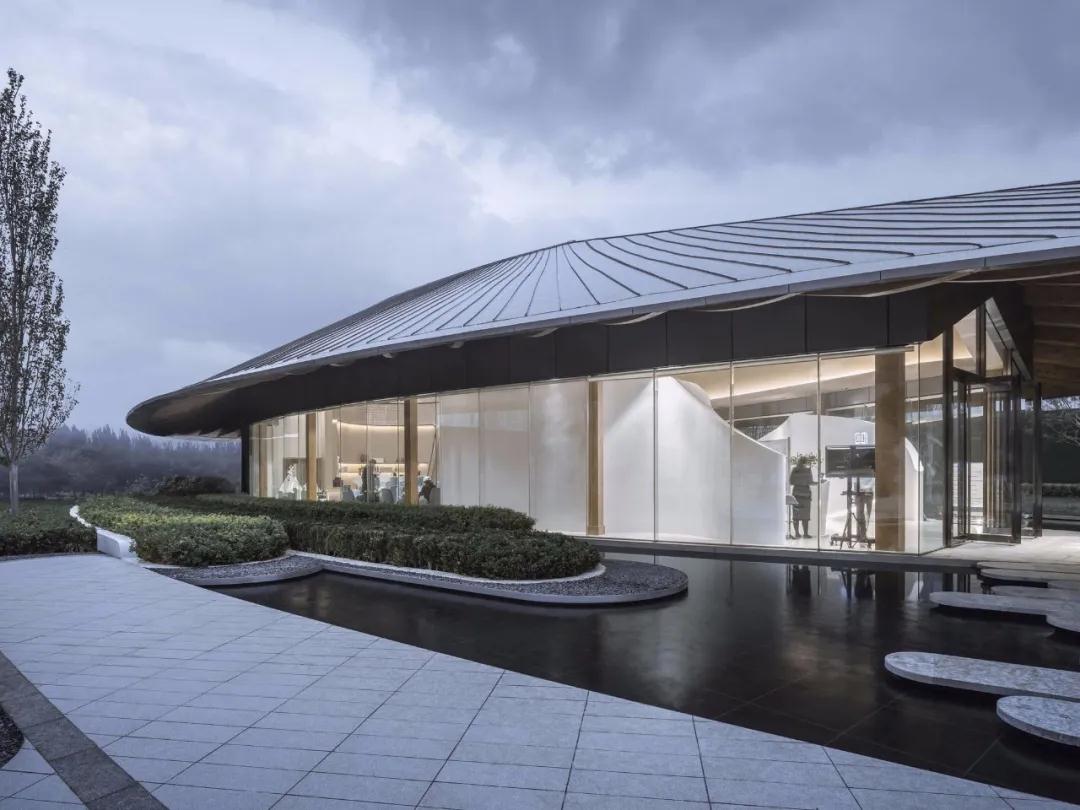

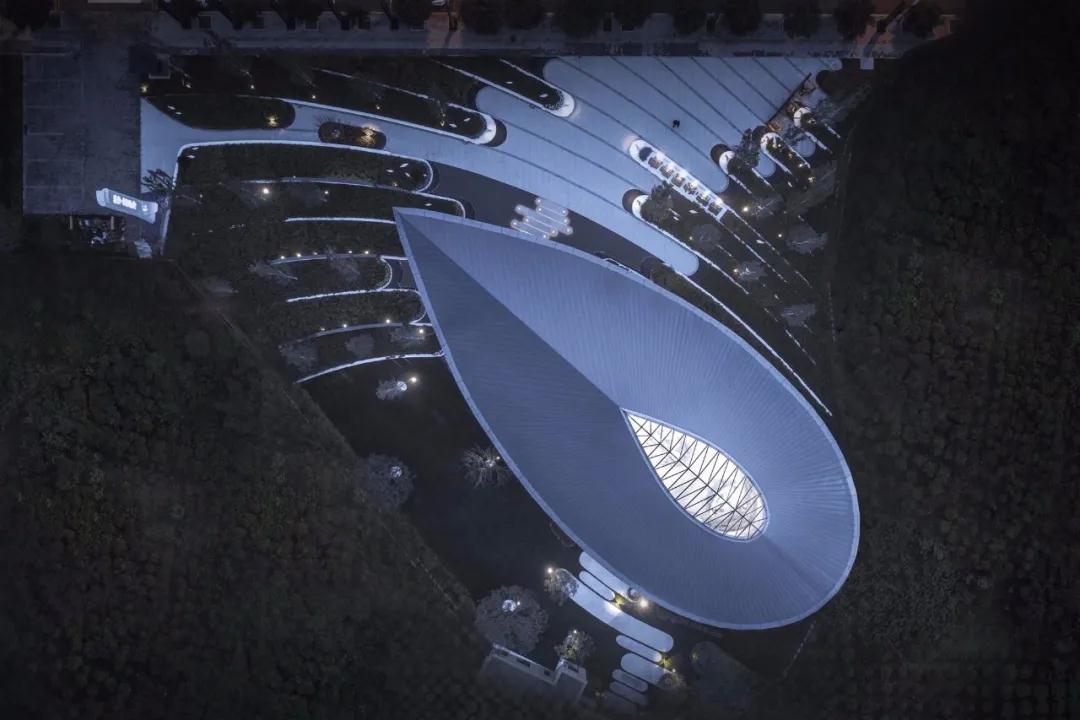

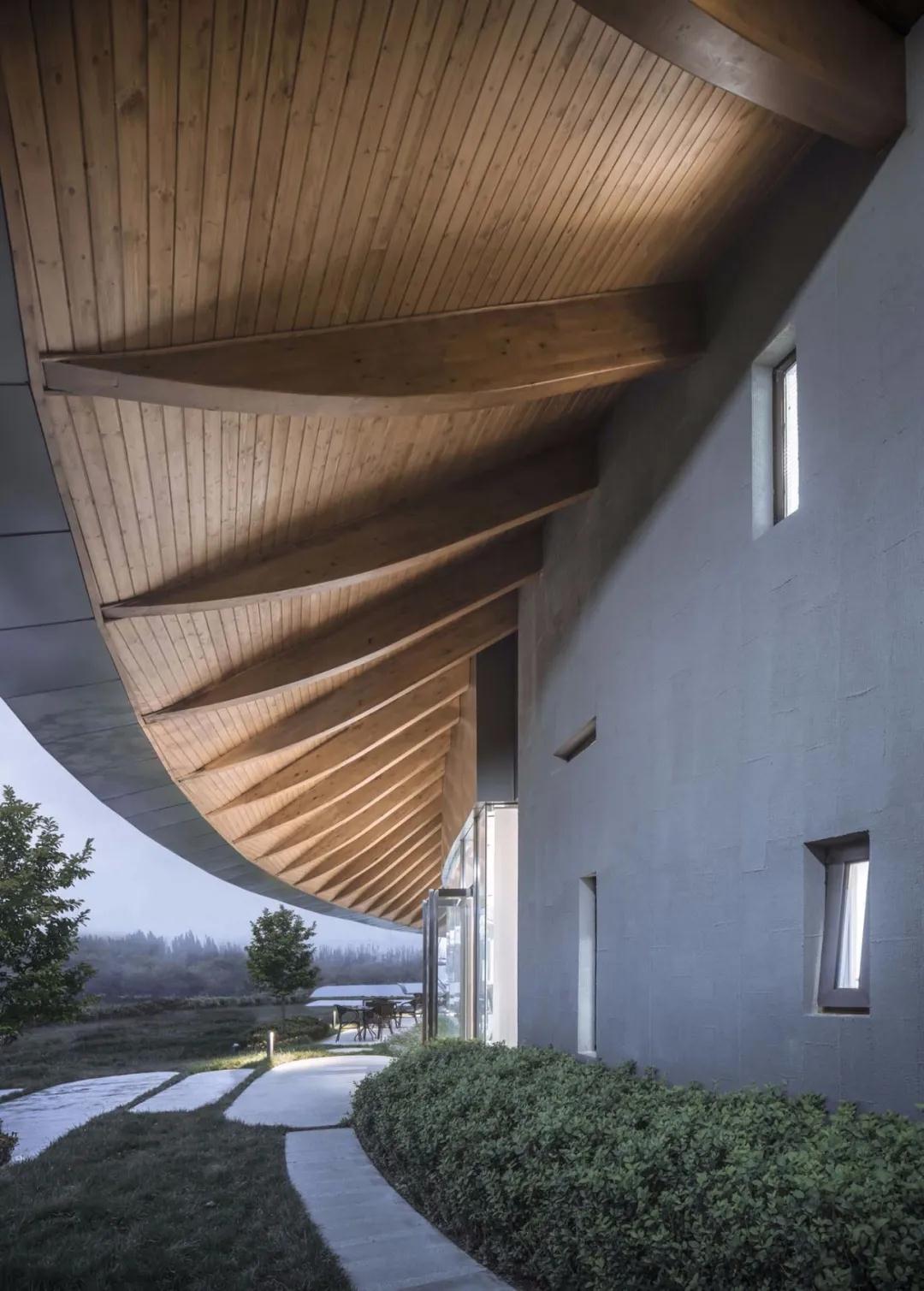

      在布局上,水滴形斜向放置在場地,這不僅拉長了從城市界面到入口的動線,而且使水滴形展現的更加直觀。深遠的檐口出挑和大面積的玻璃應用呈現出了一個無方向性的浮動屋頂。伴隨搖曳的樹影,營造出一種迷人的寧靜。

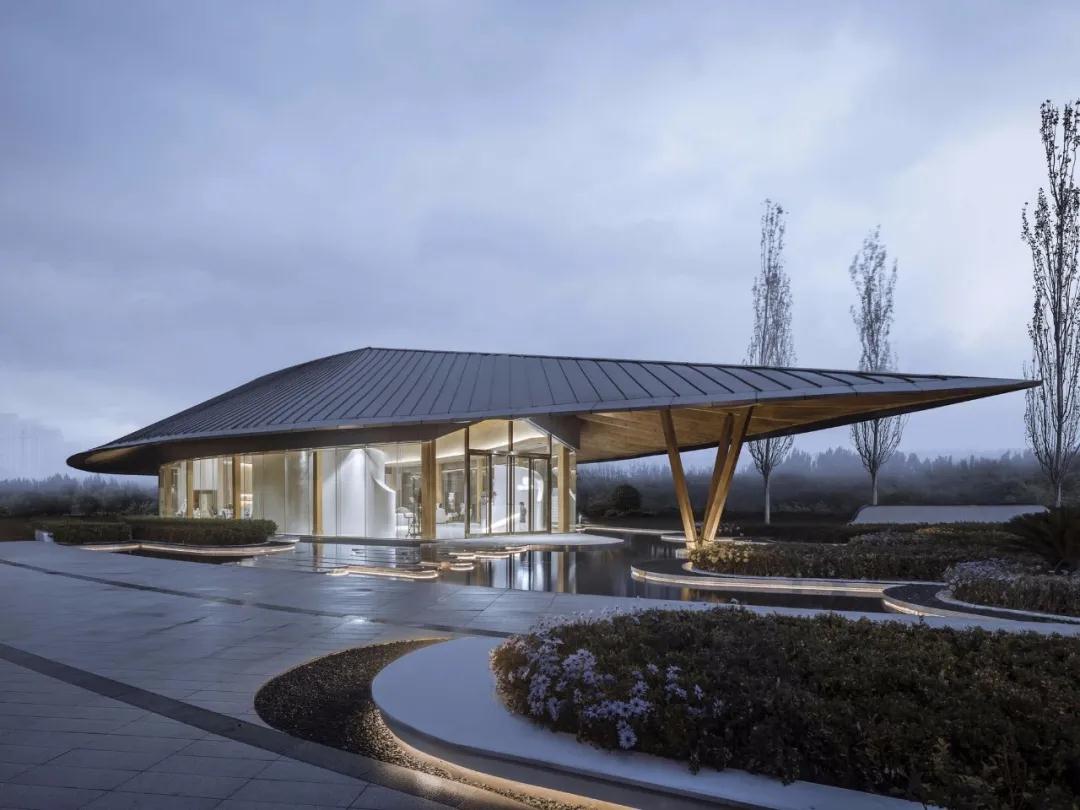

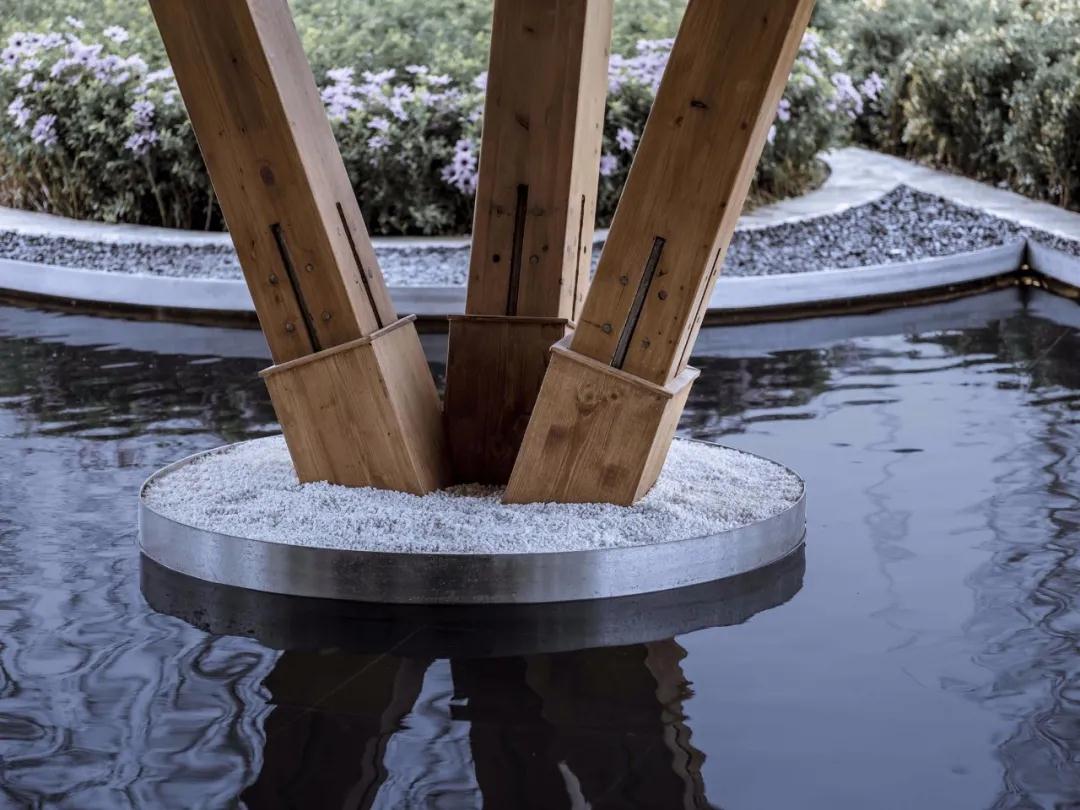

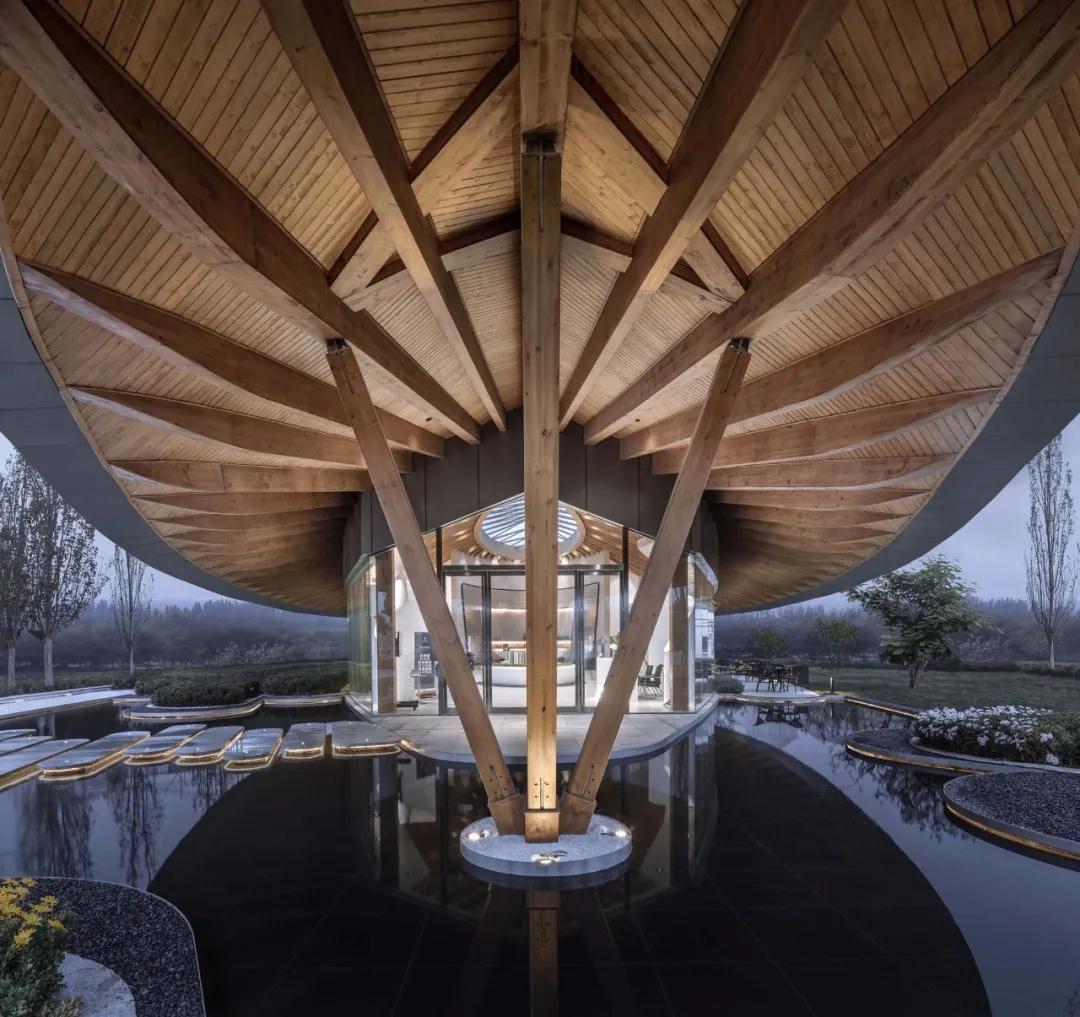

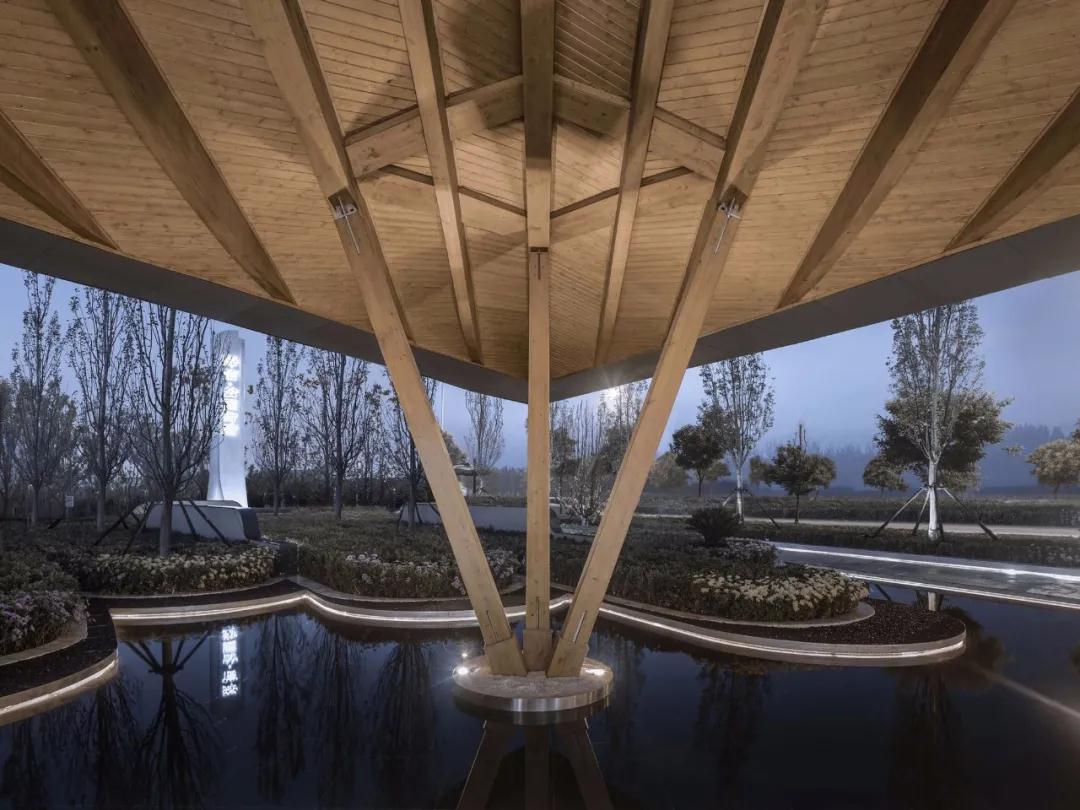

      該建筑沒有明確的主入口。僅在前端使用三根裸露的斜撐木柱來定義入口空間。木柱的截面尺寸與周圍的樹干相仿,因此更容易在視覺上融入環境。進一步增強了屋頂?shù)钠「小?/p>

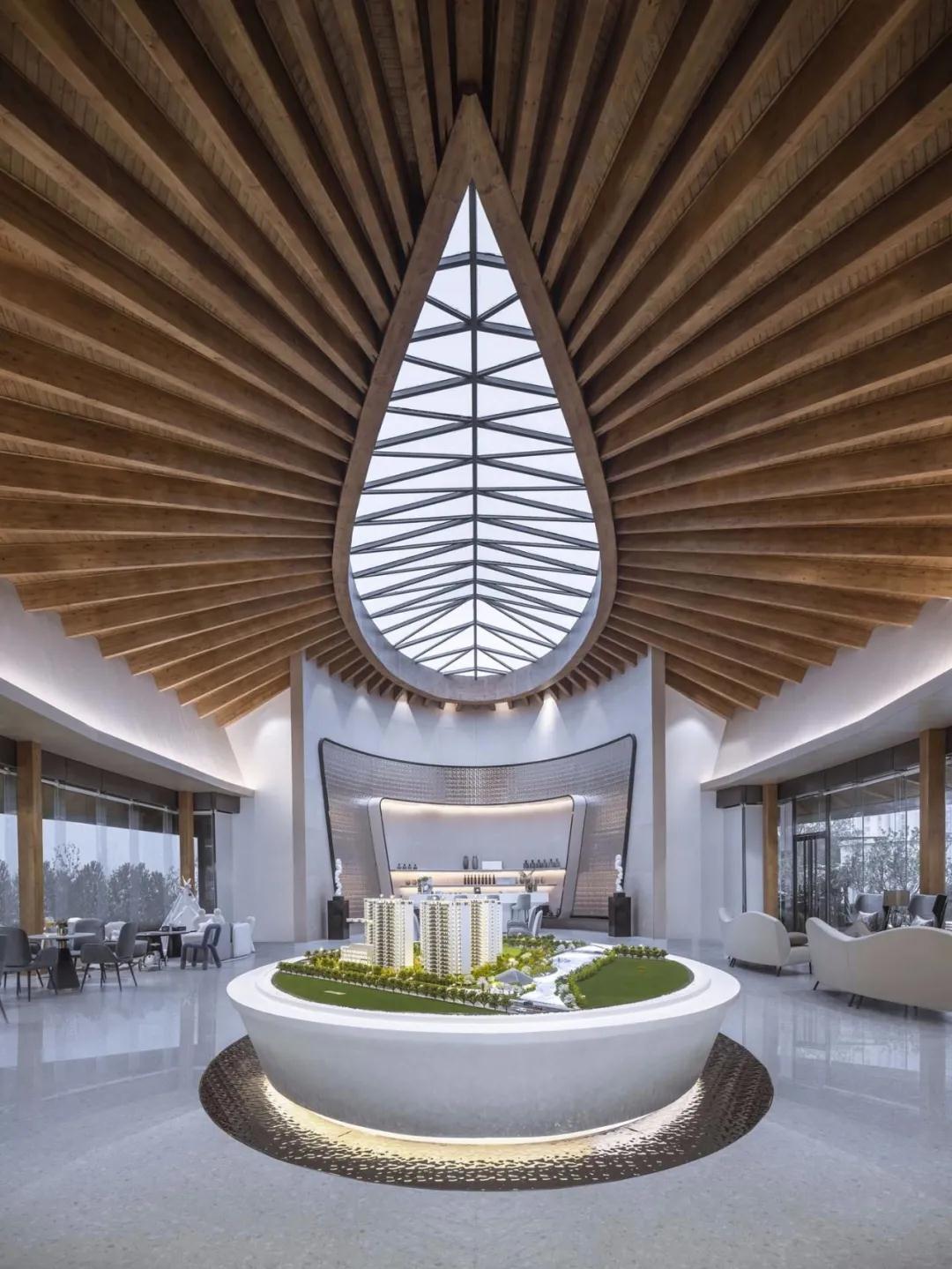

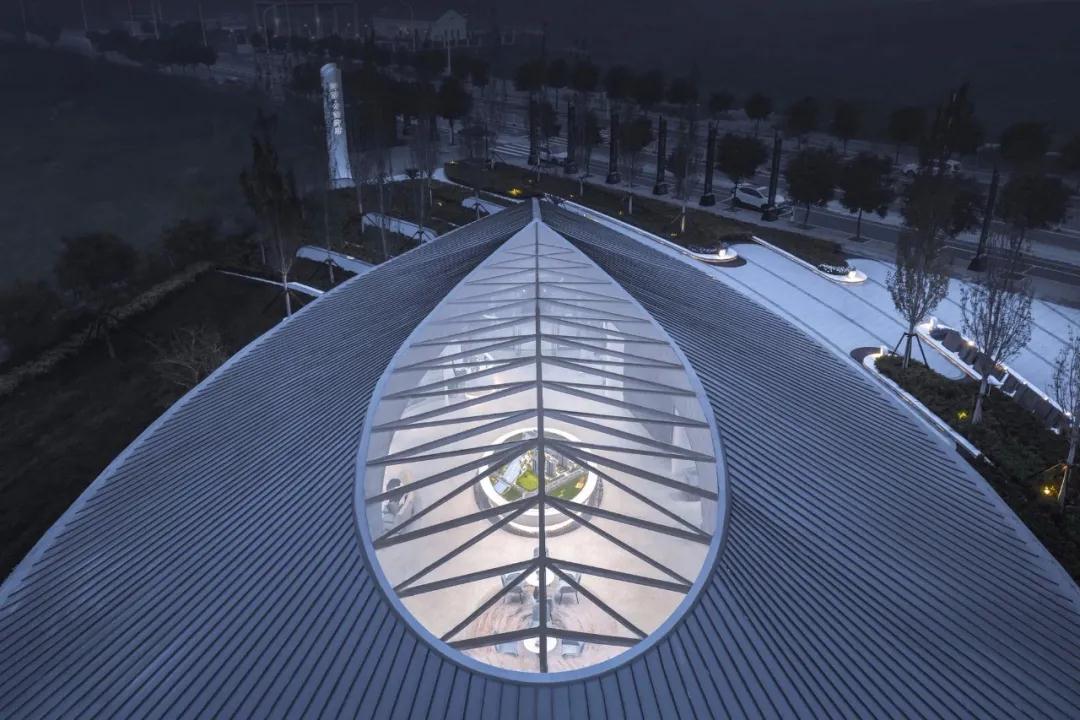

      在從前場進入展覽空間前,先進入一個被壓低的檐下過渡空間。然后逐漸步入葉子型的天窗下方。我們有意識地通過天窗大小控制過量直射光的干擾,以確保室內柔和安靜的空間氛圍。

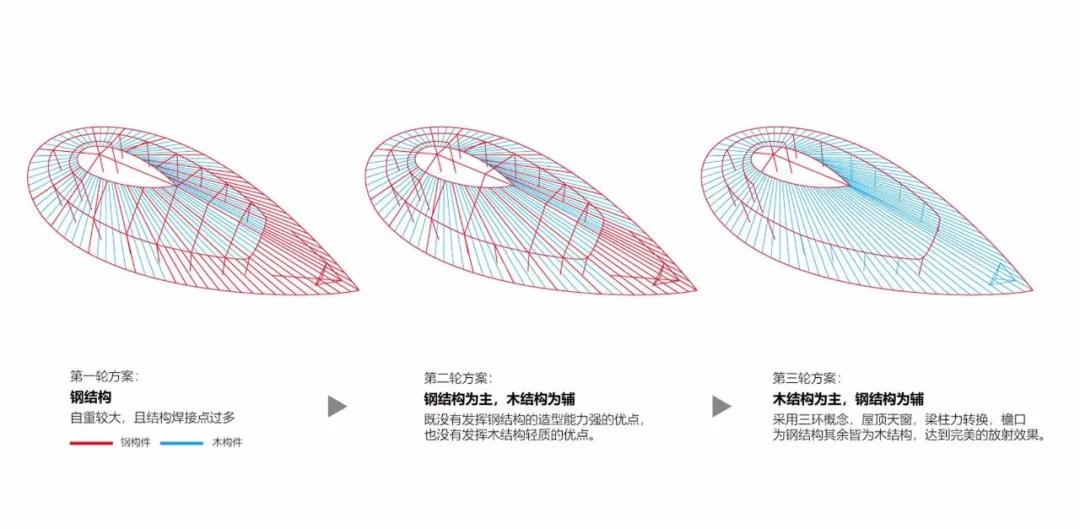

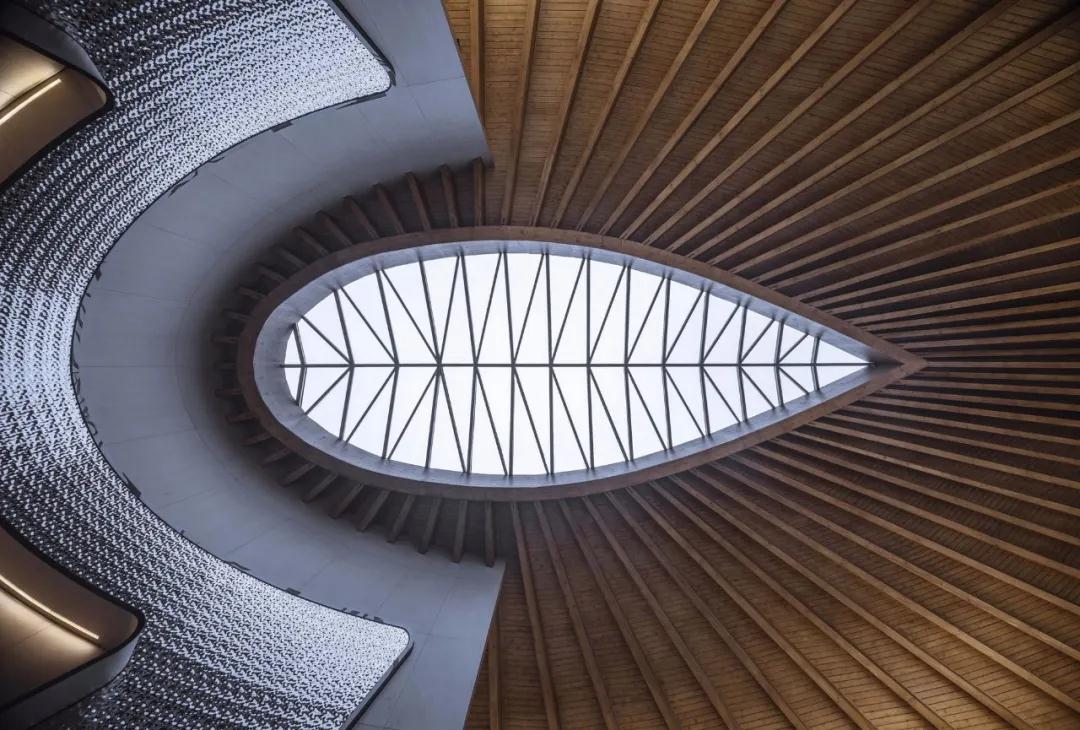

      在項目落地中,最大的挑戰是結構上的大跨度和懸挑。經過數輪結構試驗,最終成型為傘狀,以內、中、外3道環形鋼梁和68道輻射狀赤松木梁共同形成的輪輻式拱體系結構方案。





      內部有8根木柱,前端3根斜撐木柱。在結構上,實現了34.0mx14.5m的室內無柱空間和3.7m的室外懸挑。煙灰色的鋁鎂錳瓦,超白的鋼化玻璃以及小塊面的云杉吊頂,葉子型的外部輪廓完成了對微觀受力的真實表達。






      按照入口平臺,銷售展示和后勤辦公的整合功能和形態。展覽中心在前端設置了一個長11米的檐下空間,一個大型展示空間,一間財務室,一間儲藏室,男女各一的衛生間以及幾間用于后勤的銷售辦公室。




      在細節設計中,利用屋面板和斜梁的空腔以及主圈梁的空腔來隱藏了水、電、空調等全部管線。

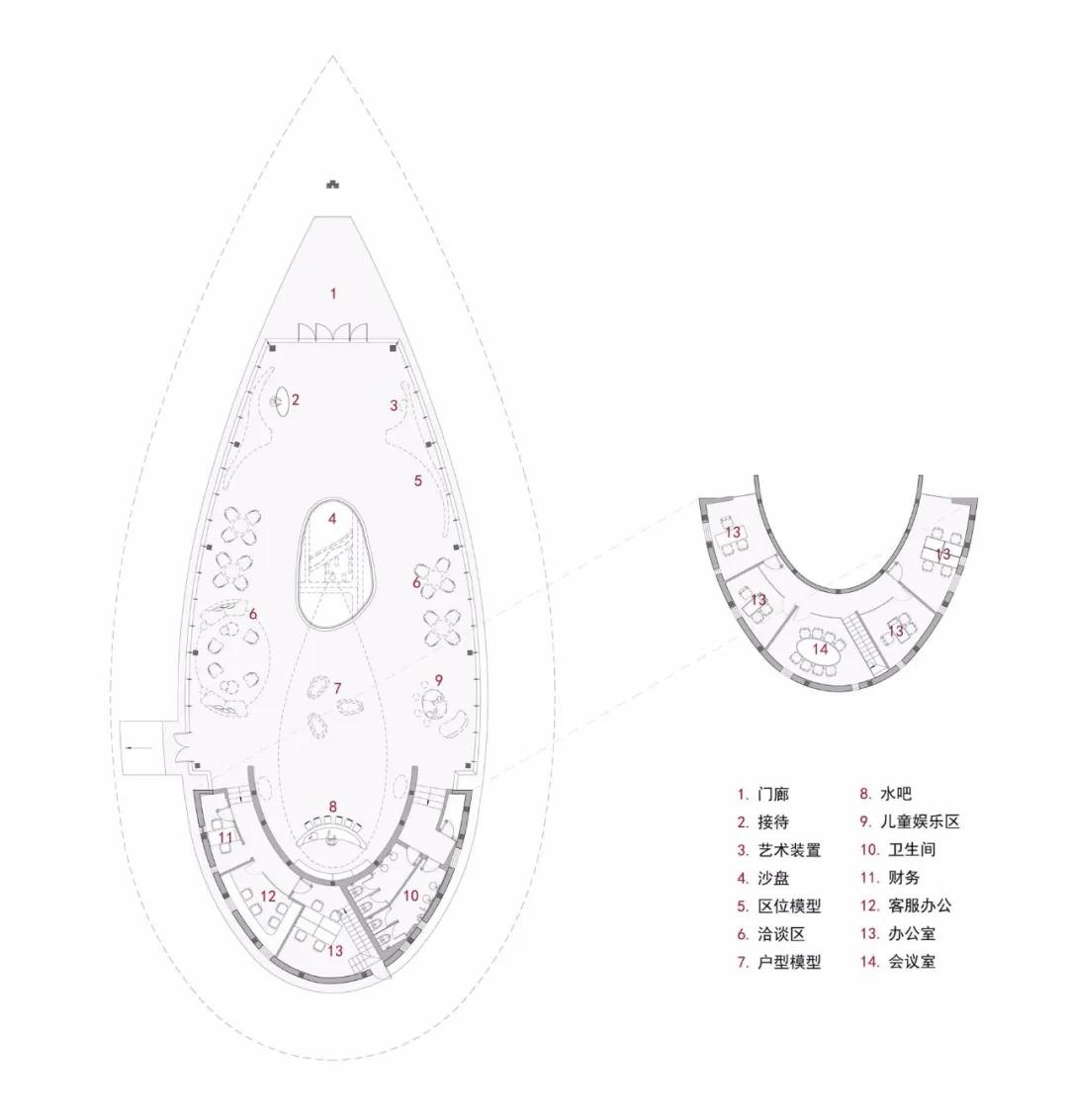

      平面圖

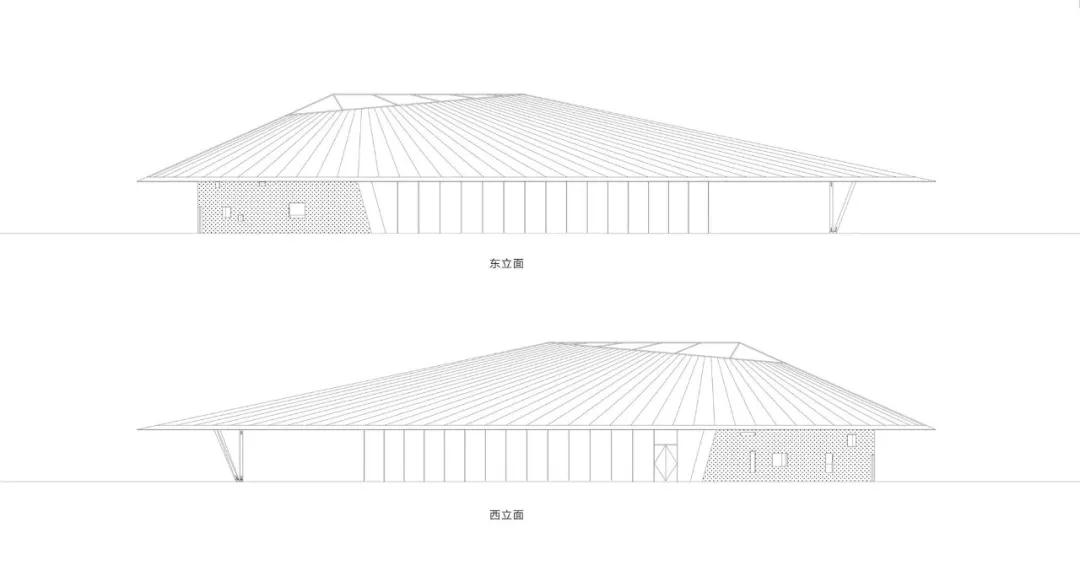

      立面圖

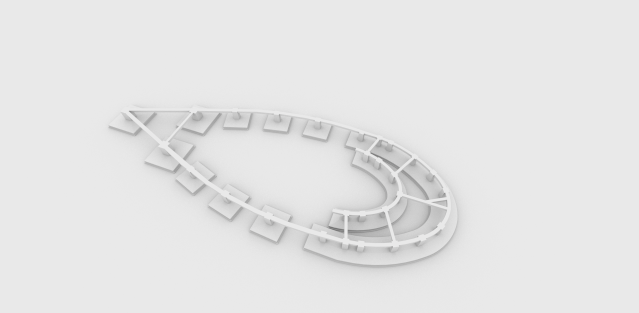

      結構深化



      節點圖





      建筑師:睿風建筑設計咨詢有限公司

      地點:中國 天津

      主創建筑師:錢明波

      結構設計:昆侖綠建木結構科技股份有限公司/中國建筑技術集團有限公司

      景觀設計:TDG萬境設計

      面積:450平方米

      年份:2020

      攝影:胡義杰
